Информация о данном миномете была рассекречена совсем недавно, в 2007 году, публикация о нём была конце 2018 года. 82-мм беззвучно-беспламенный миномет (индекс, присвоенный разработчиком «ББМи-82») является дальнейшим развитием опытного 50-мм миномета (индекс «ББМ-50»), испытания которого завершились к августу 1942 года, отсюда можно сделать вывод о том, что к разработке 82-мм миномета приступили позднее августа 1942 года. (если только конструктор не работал над двумя проектами одновременно). Боеприпасы к опытным минометам также разрабатывались рабочей группой Г.П. Кленина. Подробностей по конструктивным решениям нет, поэтому будем угадывать.

Миномет предназначен «для вооружения партизанских отрядов для внезапных и скрытных нападений, проводимых партизанскими отрядами». Беззвучно-беспламенный миномет имеет короткий ствол (фактически-направляющий стержень), заряжается посредством насаживания на направляющий стержень мины, оснащен ударно-спусковым механизмом. Компоновочная схема миномета — наиболее распространенный «мнимый треугольник», имеется опорная плита и двуногий сошник.

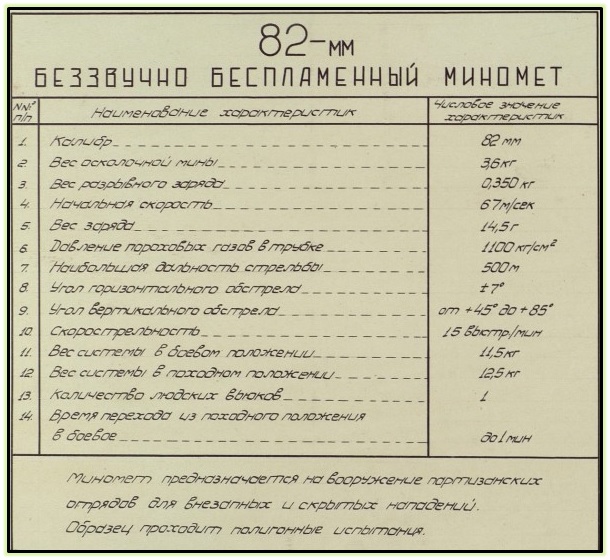

Надкалиберная 82-мм мина надевается на ствол миномета до упора. Боеприпас имеет развитый хвостовик,  внутри которого размещены вышибной заряд и поршень с обтюратором. Сам хвостовик представляет собой толстостенную стальную трубу, в замкнутом объеме которой и происходит горение вышибного заряда (на это как бы намекает «давление пороховых газов в трубке» в таблице с ТТХ).

Образовавшиеся при горении вышибного заряда пороховые газы расширяются, толкая назад поршень, упёртый в верхний срез направляющего стержня. Поскольку миномет не имеет свободы движения вовсе, происходит метание мины, вряд ли совершенно беззвучное, так как скорее всего, прорыв газов имел место быть(да и удар поршня-обтюратора, в конечной точке, должен был быть относительно громким). Сохранялось ли давление газов в хвостовике мины до момента поражения цели — непонятно, если сохранялось- хорошо, дополнительный поражающий фактор. Подобная схема выстрела с запиранием пороховых газов в замкнутом объеме хорошо известна и довольно широко использовалась, преимущественно в спецбоеприпасах для бесшумной стрельбы. Относительно состава вышибного заряда : наиболее вероятно нитропорох, так как чёрный порох в обычных условиях неспособен создать давление в 1100 кг/куб.см.

Проект 57-мм миномета с беззвучным выстрелом. Армейский проект лейтенанта Пантелеева М.Н, представлен в мае 1944 года. Проект л-та Пантелеева содержит эскизы собственно миномета и боеприпаса с беззвучным выстрелом и настильной(?!) траекторией, теоретическое обоснование разработки, предварительные расчеты, перспективы применения. В описательной и в расчетной частях проекта имеются расхождения.

Предложен стержневой миномет с компоновочной схемой мнимого треугольника, с опорной плитой и сошником. Миномет имеет направляющий стержень длиной 500 мм и диаметром 25 мм, по наружной поверхности которого выполнены 4 продольных ребра высотой 2-2,5 мм, на «дульном срезе» стержня закреплен боёк. Направляющий стержень переходит в опорную трубу диаметром 50 мм, которая оканчивается шаровой пятой, устанавливающейся в гнездо опорной плиты. На опорной трубе закреплен кронштейн из уголка, на котором установлен двуногий сошник. В целом, приемы обращения с минометом аналогичны приемам обращения со штатными 50-мм и 82-мм минометами, выстрел производится самонаколом. Мина надевается на направляющий стержень, при этом требуется совместить положение вырезов упорной муфты мины и ребер на направляющем стержне, под собственным весом мина опускается до упора, боёк в торце направляющего стержня накалывает капсюль-воспламенитель, происходит воспламенение вышибного заряда и метание мины. Прицел, поворотный механизм, подъемный и выравнивающий амортизатор, опорная плита — те же, что и у 82 -мм миномета. Общая проектная масса миномета около 30 кг.

Боеприпас осколочного действия (мина) содержит стальную центральную трубку («ствол»), у среза которой установлен 4-перьевой стабилизатор, а у верхнего глухого торца трубки помещен метательный заряд с капсюлем-воспламенителем и шайбой обтюратора (поршнем) с отверстием для прохода бойка.

Общая длина мины 600 мм. На «ствол» мины накручен патрубок с 2 боковыми отверстиями, в патрубок помещается 10 грамм тpoтилa (промежуточный дeтoнaтop) и ввинчивается головной минный взpывaтeль. Вокруг «ствола» мины закреплен осколочный чугунный кожух наружным диаметром 57 мм, имеющий массу 0,7 кг. Внутри чугунного кожуха размещен заряд тpoтилa (видимо насыпного) массой 0,1 кг ( в расчетах масса тpoтилa принята равной 0,4 кг). Общая масса боеприпаса около 3 кг. Расчетная масса вышибного заряда около 15 г бездымного пороха, при этом расчетная начальная скорость мины около 100 м/с, при угле возвышения 45° расчетная дальность стрельбы около 1100 м.

Для стрельбы по настильной траектории Пантелеевым предложено оснастить боеприпас дополнительными несущими плоскостями, установленными на корпусе мины под углом 15° к оси. Общая площадь плоскостей 500 см², размах 30 см, ориентировочная масса плоскостей 200-300 грамм, изготавливаются из пластмассы или алюминия. Плоскости выполнены съемными, устанавливаются на мину непосредственно перед стрельбой. По замыслу автора, оснащенная подобными крыльями мина может применяться для стрельбы прямой наводкой при малых углах возвышения (только насколько надежным будет самонакол при малых углах возвышения направляющего стрежня?)

Беззвучность и беспламенность выстрела обеспечивается запиранием в «стволе» мины пороховых газов вышибного заряда, под воздействием которых обтюратор, выполняя роль поршня, отталкивает мину от направляющего стержня миномета, чем обеспечивает метание. Обтюратор тормозится у открытого среза «ствола» мины, закупоривая «ствол». Расчетное давление газов в зарядной камере 1850 кг/см², расчетное давление у среза «ствола» мины 145 кг/см². При попадании в цель «ствол» мины разрывается, создавая дополнительные поражающие элементы.

Источники:

https://kosta-g.livejournal.com/

https://raigap.livejournal.com/
