Несколько дней назад в сети появилась любопытная фотография, сделанная где-то в Украине. На ней украинский солдат позирует рядом с ПТРК. В этом изделии без труда можно узнать комплекс RBS-56 BILL шведского производства – характерная компоновка и станок не оставляют повода для сомнений в этом. Впрочем, определить точную модификацию изделия по единственному фото не удастся.

Комплекс сфотографировали во время развертывания или непосредственно перед пуском. Так, станок разложен и на нем закреплен транспортно-пусковой контейнер с ракетой. На ТПК установлен прицел-прибор управления. Подключены различные кабели.

Благодаря этой фотографии теперь можно с уверенностью сказать, что в Украине появился еще одна эффективная «пилюля» от рашизма-это ПТРК RBS-56 BILL. Ранее ни одна зарубежная страна не сообщала открыто о намерении поставлять подобные ПТРК. Передача оружия, подготовка расчетов и т.д. тоже были выполнены с соблюдением секретности. В результате, широкой общественности, о передаче этих комплексов ВСУ стало известно только после их отгрузки в части, вероятно, в зоне боевых действий.

Какая страна передала Украине ПТРК BILL, неизвестно. Такие изделия состоят на вооружении нескольких иностранных армий, и некоторые из них уже помогали Украине своим оружием в борьбе с мировым злом в виде российского фашизма. Вполне возможно, что страна передавшая эти ПТРК является Швеция, разработавшая, производившая и использовавшая такие комплексы.

Следует напомнить, что Швеция выразила готовность помогать Украине противотанковыми вооружениями уже в конце февраля 2022 г. – всего через несколько дней после начала полномасштабного российского военного вторжения в Украину. Вскоре после этого шведская армия отгрузила со своих складов несколько тысяч противотанковых гранатометов AT4. Позже поставили небольшое количество ракетных комплексов RBS-17, пригодных для стрельбы по наземным и надводным целям.

Изделие RBS-56 BILL в сообщениях о будущих поставках не упоминалось; оно отсутствует и в последних новостях. Это можно объяснить секретностью поставок или передачей оружия некой третьей страной. Возможно, эта ситуация прояснится в будущем.

Шведский «робот»

Перспективный ПТРК под обозначением Robotsystem 56 или BILL (Bofors Infantry Light and Lethal – «Бофорс» пехотный, легкий и смертоносный») разрабатывался с конца семидесятых годов шведской компанией Bofors. Планировалось создать новый ракетный комплекс с улучшенными характеристиками, способный заменить и дополнить имеющиеся гранатометы собственного производства и иностранные ПТРК. Проектирование завершилось в 1982 г., после чего стартовали испытания и доводка, продолжавшиеся до 1985-го.

В 1988 г. шведская армия начала получать и осваивать серийные комплексы RBS-56. Производство для собственной армии продолжалось до 1996 г., и к этому времени изготовили ок. 15 тыс. ПТРК. Кроме того, в начале девяностых компания «Бофорс» получила крупный заказ от Австрии. В 1996-97 гг. выполнялся аналогичный заказ от Бразилии.

В середине девяностых была разработана модернизированная версия комплекса под обозначением RBS-56B или BILL 2. При сохранении основных решений и компонентов, были обновлены некоторые элементы ракеты, что улучшило основные боевые характеристики.

Первые серийные BILL 2 появились в конце девяностых годов, и с их помощью Швеция начала заменять имеющиеся RBS-56 первой версии. Часть списанных комплексов вместе с другими вооружениями передали Латвии и Эстонии. Новые RBS-56B продавали Австрии и Саудовской Аравии.

В середине двухтысячных Швеция решила вновь обновить арсеналы. Появился заказ на несколько тысяч новых ПТРК RB-57 NLAW. Их получили в начале следующего десятилетия, и в 2013 г. имеющиеся RBS-56B сняли с вооружения за ненадобностью. Однако в 2021 г. стало известно, что шведская армия возвращает BILL 2 на вооружение и заказывает дополнительную партию такого оружия. Его планируют использовать до второй половины двадцатых, когда на вооружение поступят комплексы нового поколения.

Таким образом, с момента своего появления изделия RBS-56 двух модификаций поставлялись армиям нескольких стран, в т.ч. Швеции, Латвии и Эстонии. Эти государства уже посылали в Украину свое оружие разных типов и возможно, что именно одна из них теперь передала изделия BILL.

Технические особенности

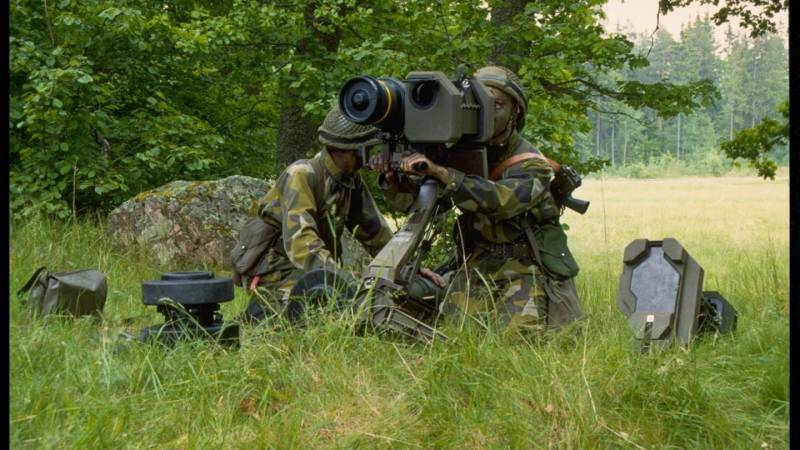

RBS-56 BILL представляет собой носимый противотанковый ракетный комплекс, предназначенный для борьбы с защищенными подвижными объектами. Комплекс включает ракету в ТПК, дневной и ночной прицел / прибор управления огнем и станок-треногу. ПТРК в сборе, готовый к стрельбе, весит 43,5 кг. Длина контейнера с ракетой – 1,4 м, масса – 20 кг. Компоненты комплекса переносятся силами расчета либо перевозятся на доступном транспорте. Проводились эксперименты с установкой ПТРК на самоходные платформы.

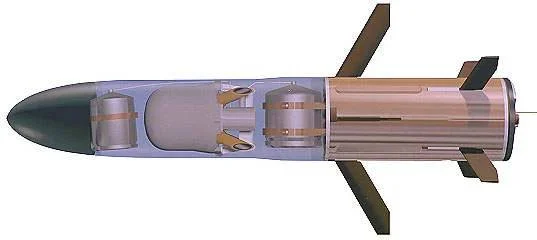

Ракета BILL выполнена в цилиндрическом корпусе с оживальной головной частью. Длина изделия – 900 мм, диаметр – 150 мм. Масса – 10,9 кг. Головной отсек ракеты вмещает датчики цели взрывателя, за ними расположен твердотопливный двигатель с соплами на боковой поверхности корпуса. Позади двигателя находится кумулятивная БЧ, а хвостовой отсек отдан под аппаратуру управления и катушку с проводами. Там же находятся два набора раскладных плоскостей.

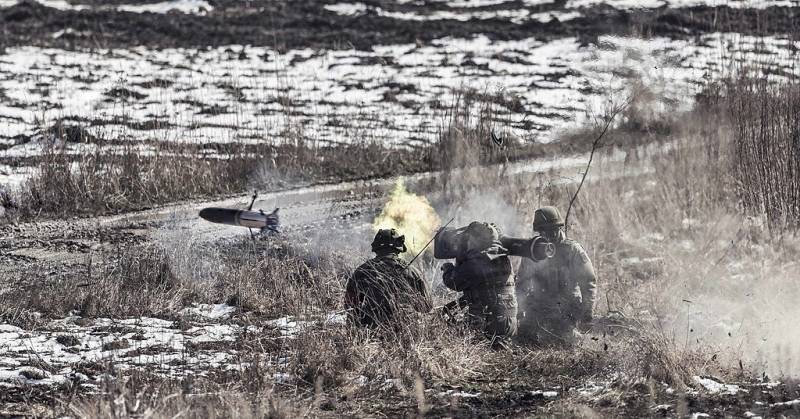

Ракета выходит из ТПК при помощи стартового двигателя, после чего включается маршевый. Последний разгоняет изделие до скорости 250 м/с и выгорает за 400 м пути. После этого ракета летит за счет набранной энергии. При этом дальность стрельбы ограничена 2-2,2 км.

ПТРК использует полуавтоматический принцип наведения. При помощи дневной / ночной оптики оператор находит цель и удерживает ее в прицеле. Автоматика отслеживает полет ракеты и направляет ее к выбранной цели. При этом ракета летит на высоте 750 мм над линией визирования. Прибор управления вырабатывает команды и по проводам передает их на ракету.

Ракета оснащена взрывателем с неконтактным электромагнитным датчиком цели. При пролете непосредственно над целью он подрывает боевую часть. Кумулятивная БЧ размещена под углом 30° к оси изделия и постоянно направлена вниз. Поражение бронеобъекта осуществляется т.н. ударным ядром. Точные характеристики пробиваемости не уточняются, но поражение производится в верхнюю полусферу, что позволяет повысить эффективность применения.

В ходе модернизации по проекту BILL 2 ракета получила две боевые части с вертикальным размещением в носу и в центре корпуса. Использовали несколько взрывателей – электромагнитный и оптический неконтактный, а также контактный ударный. Они позволяют изделию работать в трех режимах.

В первом случае подрыв производится над целью при помощи оптического и электромагнитного взрывателей, что повышает вероятность поражения бронированной цели. Объекты без массивных металлических агрегатов поражаются сверху при помощи только оптического взрывателя. Третий режим использует ударный взрыватель и предусматривает непосредственное попадание в цель.

Потенциал и угроза

Шведские ракетные комплексы RBS-56(B) BILL представляют серьезную опасность для российских танков, других бронемашин и их экипажей. Но как и любое другое оружие они имеют сильные и слабые стороны.

К положительным особенностям изделий RBS-56 следует отнести относительную простоту освоения, эксплуатации и применения. Благодаря проводной системе управления комплекс защищен от помех. Полет на максимальную дальность занимает всего несколько секунд. Выбранный способ поражения цели повышает вероятность успешного решения задачи.

Главным недостатком BILL обеих модификаций следует считать относительно малую дальность пуска. Ракета летит всего на 2-2,2 км, что снижает общую эффективность и повышает риски для расчета ПТРК. Противник может заметить пуск с открытой или замаскированной позиции и открыть ответный огонь. Существует хоть и незначительная, но вероятность, обрыва или повреждения проводов управления случайным осколком или пулей, а так же попадание его на электрические провода при боях в городе.

Автор: Рябов Кирилл
