Мина предназначена для использования в качестве устройства неизвлекаемости для противотанковых и иных мин, не имеющих собственного подобного устройства.

Кроме того, мина может использоваться в качестве мины-ловушки разгрузочного действия.

При использовании в качестве устройства неизвлекаемости мина МС-3 устанавливается так, что при попытке удаления противотанковой (или иной) мины с места установки происходит взрыв мины МС-3, который в свою очередь приводит к детонации основной мины.

При использовании в качестве мины-ловушки МС-3 устанавливается на местности так, чтобы ее не было видно (например, в отрытую лунку), а на нее укладывается предмет, который обязательно вызовет интерес противника и побудит его поднять (оружие, коробка, ящик и т.п.) или воспользоваться им (транспортное средство, телефон, переносная лестница и т.п.). В этом случае поражение личному составу наносится за счет силы взрыва (фугасное воздействие).

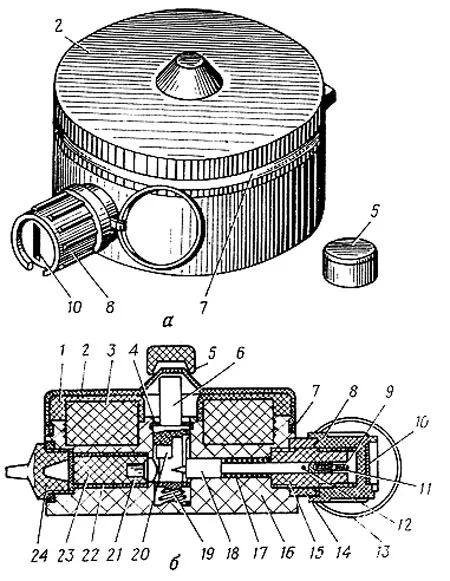

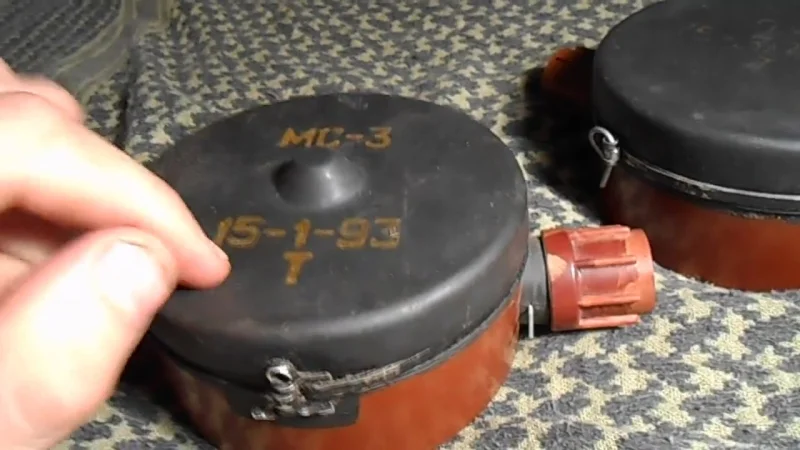

Конструктивно, по взрыво-техническим характеристикам, внешнему виду МС-3 ничем не отличается от противопехотной мины ПМН, за исключением выступа в центре верхней плоскости мины и принципа срабатывания. Если ПМН взрывается при наступании на ее крышку, то МС-3 наоборот, взрывается при снятии с нее нагрузки (мина в боевом положении должна быть постоянно нагружена)

Мина может устанавливаться как на грунт, так и в грунт, в снег, вручную. Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Мина неизвлекаемая и необезвреживаемая!

Мина имеет взрыватель, являющийся частью конструкции мины. Запал типа МД-9.

Тактико-технические характеристики мины
Тип мины………………………………………………………ловушка фугасная разгрузочного действия
Корпус…………………………………………………………пластмасса.
Масса……………………………………………………………550 гр.
Масса взрывчатого вещества (тротил)……200 гр.
Диаметр…………………………………………………………11 см.
Высота …………………………………………………………5.3 см.
Чувствительность………………………………………… не менее 3-4 кг.
Температурный диапазон применения……-40 —+50 град.

Установка мины достаточно безопасна. С момента выдергивания боевой чеки до момента постановки взрывателя на боевой взвод в зависимости от температуры окружающей среды проходит от 3 мин. (при +40 град.) до 59 часов (при -40 град.).

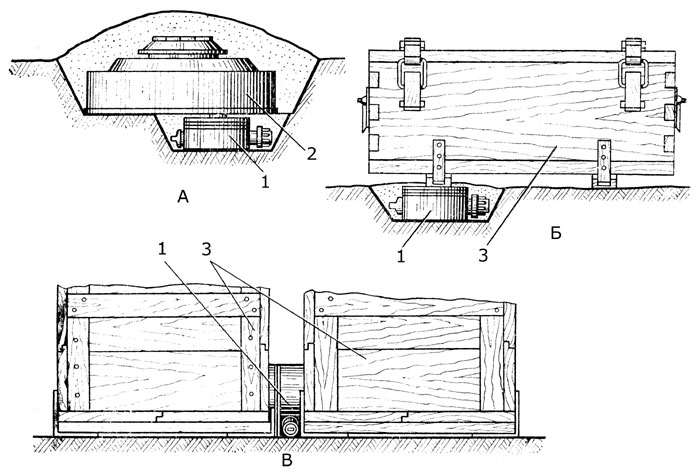

При установке противотанковой мины совместно с МС-3 следует в лунке сделать углубление для МС-3 с таким расчетом, чтобы основная мина, при ее опускании в лунку надавила на выступ МС-3 и легла своей нижней плоскостью плотно на верхнюю плоскость МС-3.

После выполнения всех действий приведения основной мины в боевое положение из МС-3 удаляется боевая чека и осуществляется маскировка мин. С момента выдергивания чеки из МС-3 обратный перевод ее в безопасное положение невозможен! По истечении времени замедления МС-3 обязательно станет на боевой взвод. Если к этому моменту на ней не будет нагрузки, то МС-3 взорвется.

Минимальная масса груза должна составлять не менее 3 кг. Взрыв МС-3 происходит, при смещении груза вверх на 3-5 мм. Мины упаковываются в ящики по 25 шт. (масса брутто 22 кг.) не окончательно снаряженными. Запалы МД-9 перевозятся отдельно. В боевой остановке мины можно комплектовать запалами и перевозить в штатной укупорке окончательно снаряженными.

Автор:Веремеев Ю.Г.
