На протяжении десятилетий кевлар (Kevlar) считался эталонным материалом для бронежилетов. Однако в конце 1990-х годов на рынке появился Zylon (поли(p-фенилен-2,6-бензобисоксазол), PBO) — синтетическое волокно, обладающее феноменальной прочностью. Его разрывная прочность достигает 5,8 ГПа, что почти вдвое выше, чем у кевлара (~3,6 ГПа), а плотность при этом почти такая же. Казалось бы, именно Zylon должен стать основой современных бронежилетов. Но этого не произошло. Почему?
Что такое Zylon

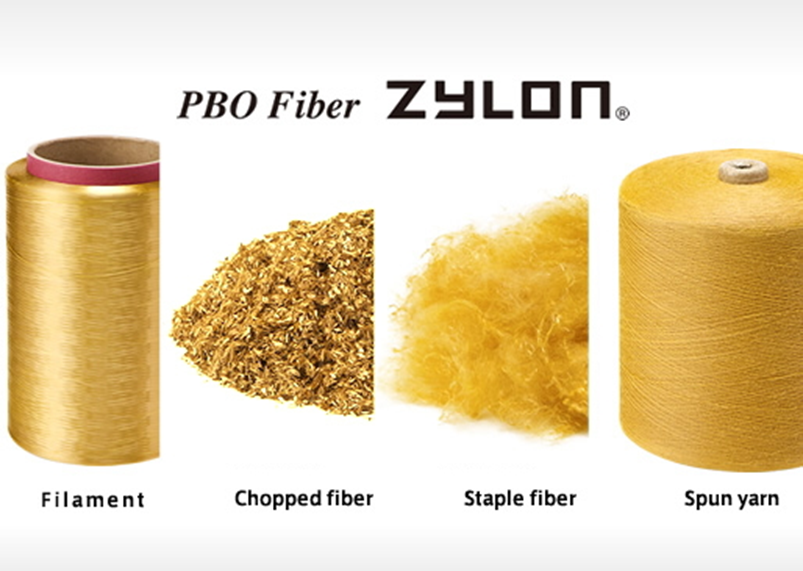

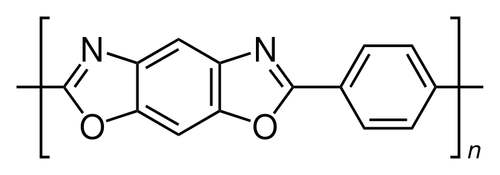

Zylon был разработан японской корпорацией Toyobo Co., Ltd. в 1980-х годах и поступил в массовое производство в 1990-х. Это высокомодульное синтетическое волокно, химически — поли(p-фенилен-2,6-бензобисоксазол), относится к классу термостойких ароматических полимеров. В отличие от кевлара, Zylon обладает более линейной и жёсткой молекулярной структурой, что обеспечивает ему феноменальную прочность на разрыв и высокий модуль упругости.
Физико-механические свойства Zylon*
| Материал | Прочность на разрыв (ГПа) | Прочность (кг/мм²) | Модуль упругости (ГПа) | Плотность (г/см³) |
|---|---|---|---|---|
| Zylon (PBO) | 5.8–6.0 | ~590–610 | ~270–280 | 1.54 |
| Кевлар (Kevlar 29/49) | 3.5–4.0 | ~350–410 | ~70–130 | 1.44 |
| UHMWPE (Spectra, Dyneema) | 2.4–3.0 | ~240–310 | ~100–120 | 0.97 |
| Углеткань (Carbon fiber) | 3.0–4.0 | ~300–410 | ~230–240 | 1.75–1.9 |
| Стеклоткань (E-glass) | ~1.5–2.0 | ~150–200 | ~70–80 | 2.5 |
*Примечание: значения усреднены и могут варьироваться в зависимости от производителя и условий испытаний.
Превосходные характеристики — только на бумаге
Zylon действительно демонстрирует выдающиеся характеристики на разрыв. В пересчёте на привычные единицы это около 590-610 кг/мм², в то время как у кевлара — около 367 кг/мм². Это делает его одним из самых прочных органических волокон в мире. Он превосходит не только кевлар, но и углеродное волокно (углеткань) по прочности, хотя и уступает ему в жёсткости.
Стоит сказать, что Zylon все же использовали в нескольких моделях бронежилетов в США в конце 1990-х и начале 2000-х годов. Он обещал значительное снижение веса и увеличение гибкости при той же или даже большей степени защиты чем кевларовые. Однако довольно быстро стали появляться тревожные сигналы.
Деградация прочности: невидимая угроза
Главная проблема Zylon заключается в его стремительной деградации при воздействии влаги, кислорода и ультрафиолетового (УФ) излучения. Даже при комнатной температуре и без видимых признаков износа прочность материала может снижаться до 50% всего за 2–3 года, что делает его крайне ненадежным для длительного использования.
В 2003 году в США произошёл инцидент: полицейский был ранен из-за пробития бронежилета из Zylon, который не должен был быть пробит по сертификации. Это привело к широкомасштабному расследованию. Испытания показали, что многие бронежилеты из Zylon потеряли до половины своей прочности задолго до окончания срока службы. После этого Национальный институт юстиции (NIJ) США отозвал сертификацию бронежилетов с использованием Zylon, а компания-производитель, Toyobo (Япония), понесла крупные судебные издержки.
Почему не помогает защита?
Можно было бы предположить, что упаковка волокна в герметичный или вакуумный контейнер, непропускающий УФ, решила бы проблему. Однако Zylon деградирует даже при минимальном доступе кислорода и влаги, так как его молекулярная структура содержит уязвимые звенья, склонные к гидролизу и окислению. Даже в запечатанной упаковке с осушителем и защитой от света его прочностные характеристики снижаются просто с течением времени.
А может быть, пропитать смолой?
Другой путь — сделать из Zylon композит, пропитав его, например, эпоксидной смолой. Такой подход повышает стабильность материала и защищает от внешней среды. Однако при этом теряется главное преимущество Zylon — гибкость. Он становится жёстким, как обычный листовой композит, и уже не подходит для мягких бронежилетов. Более того, при ударе твёрдая броня должна рассеивать энергию, а хрупкость затвердевшего Zylon-композита делает его малоэффективным против пуль с высоким импульсом.
Итог: теория не всегда совпадает с практикой
Таким образом, несмотря на превосходную прочность, Zylon оказался непригоден для большинства видов индивидуальной бронезащиты. Его нестабильность, подверженность старению и уязвимость к окружающей среде делают его слишком рискованным выбором для спасения жизней. Это яркий пример того, как лабораторные свойства материала не всегда обеспечивают его практическую пригодность.
Сегодня Zylon используется в более стабильных условиях — в космической технике, тросах, компонентах ракет, где он изолирован от влаги и солнечного света. Но в бронежилетах его эпоха закончилась так и не начавшись по-настоящему.
