Система Iron Dome («Железный купол») это всепогодная тактическая система противоракетной обороны, предназначенная для защиты территории Израиля от неуправляемых ракет, артиллерийских снарядов и миномётных мин на дальности от 4 до 70км, а также для перехвата самолетов, вертолетов и беспилотных летательных аппаратов на высоте до 10 км.

Iron Dome является  частью израильской эшелонированной системы противоракетной обороны и обеспечивает ближний рубеж перехвата.

Система была разработана и производится израильской компанией Rafael Advanced Defense Systems. С сентября 2014 года (после заключения контракта на сумму $149.3млн) работы над ракетой-перехватчиком Tamir из состава Iron Dome ведутся в кооперации с американской компанией Raytheon.

По данным израильских отчётов, по состоянию на июль 2014 года, стоимость каждого пуска составляет около 40 тысяч долларов США(по другим данным стоимость запуска одной ракеты может доходить до 48 и даже 70 тысяч долларов, возможно, в данном случае речь идет о экспортном варианте. прим. редакции).

Комплекс состоит на вооружение Армии Обороны Израиля (АОИ) с 2010 года. Первый комплекс был поставлен на боевое дежурство в марте 2011 года под городом Беэр-Шева в 35 км от сектора Газа. В ходе боевых действий летом 2014 года была развёрнута восьмая батарея системы Iron Dome.

В октябре 2014 года стало известно о работах по морскому варианту системы, которые проводятся специалистами компании Rafael Ltd. Проект получил обозначение C-Dome.

Состав:

Специфические задачи, которые были поставлены перед разработчиками Iron Dome, предопределили архитектуру системы и особенности ее боевого применения. Одной из основных проблем является огромный разрыв в стоимости системы, ракеты-перехватчика и поражаемых целей (неуправляемых снарядов кустарного производства).



На 14 июля 2011 года, стоимость одного комплекса Iron Dome составляла $15 млн, ракеты-перехватчика – $40тыс. Из доклада парламентской комиссии по иностранным делам и обороне Израиля следует, что каждая батарея Iron Dome стоит до $50млн. По данным на 12 марта 2012 года, каждый запуск ракеты-перехватчика обходится в сумму от $50тыс. до $70тыс.

Учитывая относительно низкую точность стрельбы кустарных неуправляемых снарядов, разработчиками системы Iron Dome была принята концепция выборочного перехвата целей. После выявления факта запуска снаряда пункт боевого управления противоракетной системы Iron Dome производит классификацию цели и оценивает угрозу на основе анализа ее траектории и определения предполагаемого района падения. Команда на перехват и уничтожение цели выдается только в том случае, если боеприпас представляет опасность для защищаемого населённого пункта или территории. По утверждению разработчиков одна система может обеспечить противоракетную оборону города среднего размера, при обстрелах средней интенсивности. Вероятность перехвата одиночной цели составляет около 85%(по результатам боевого применения можно сказать, что эффективность комплекса оказалась даже выше заявленной,  и составляет более 90% прим. редакции). Уничтожение цели обеспечивается на значительном удалении, что снижает риск нанесения побочного поражения обороняемому объекту в т.ч. при атаке с использованием химического боеприпаса.

Система является эффективной при всех погодных условиях, включая низкую облачность, дождь, пылевые бури и густой туман.

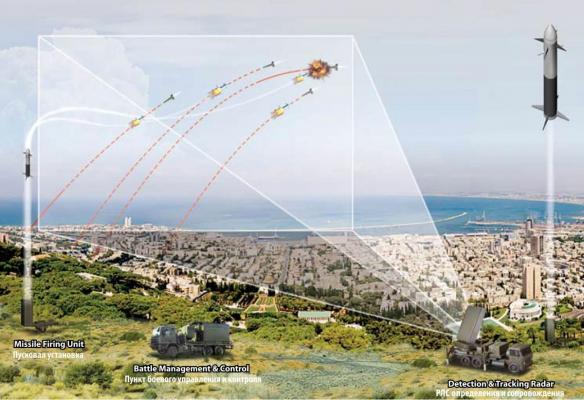

Состав батареи системы Iron Dome:

  • многофункциональная радиолокационная станция ELM-2084
  • пункт боевого управления и контроля
  • пусковые установки с 20-ю ракетами-перехватчиками Tamir(TAMIR) (обычно в состав входят три или более пусковых установок). Установки перемещаются с помощью транспортных средств.

Одна батарея Iron Dome может обеспечить противоракетную оборону района площадью 150кв.км. Батарея может действовать автономно или включаться в систему эшелонированной противоракетной обороны.

Многофункциональная РЛС ELM-2084 компании Elta Systems (подразделение Israel Aerospace Industries) с двумерным электронным сканированием оснащается активной фазированной антенной решеткой (АФАР) и работает в S-диапазоне (2-4Гц). По утверждению разработчика конструкция АФАР предусматривает возможность  масштабирования ее размеров путем стыковки дополнительных модулей , что обеспечивает наращивание возможностей всей системы вооружения. Станция имеет современные средства отображения тактической обстановки с использованием цветных дисплеев высокого разрешения, встроенные средства диагностики и тренажерный комплекс для обучения личного состава. Вариант автоматизированного рабочего места пункта боевого управления и системы контроля был продемонстрирован в 2010 году. Станция может транспортироваться самолетами С-130.

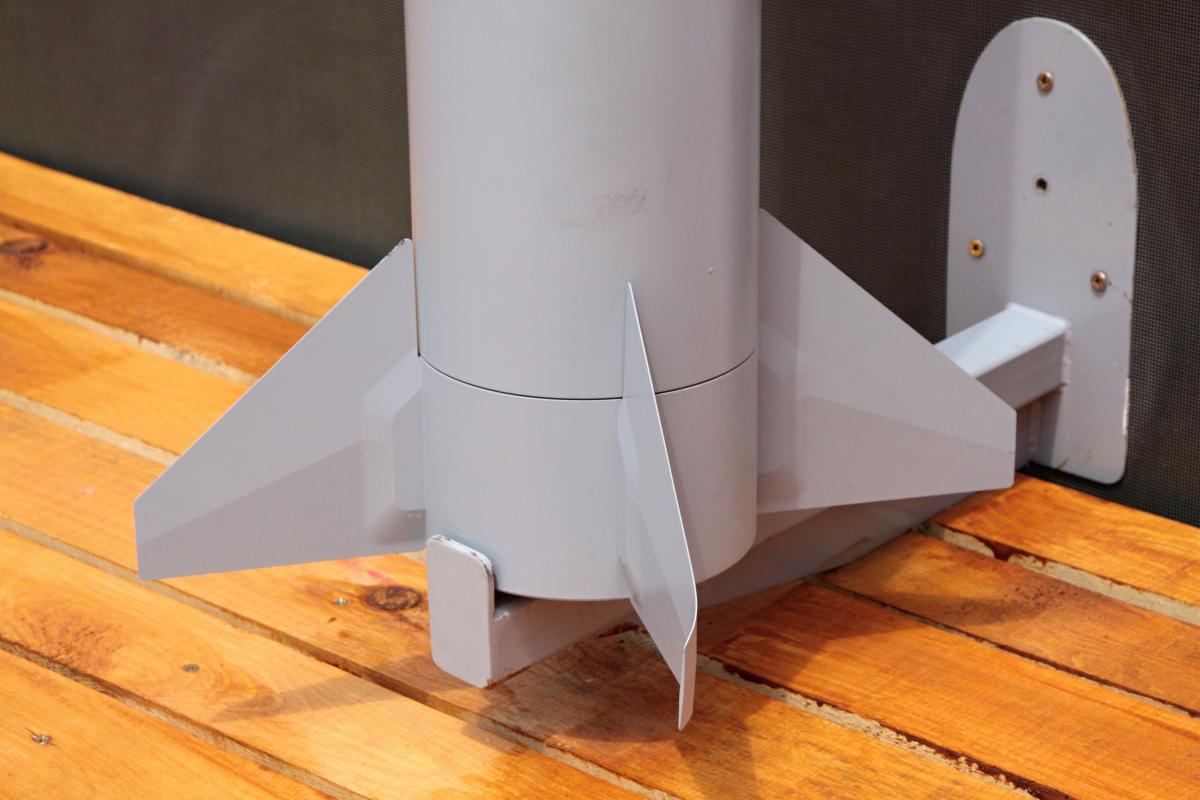

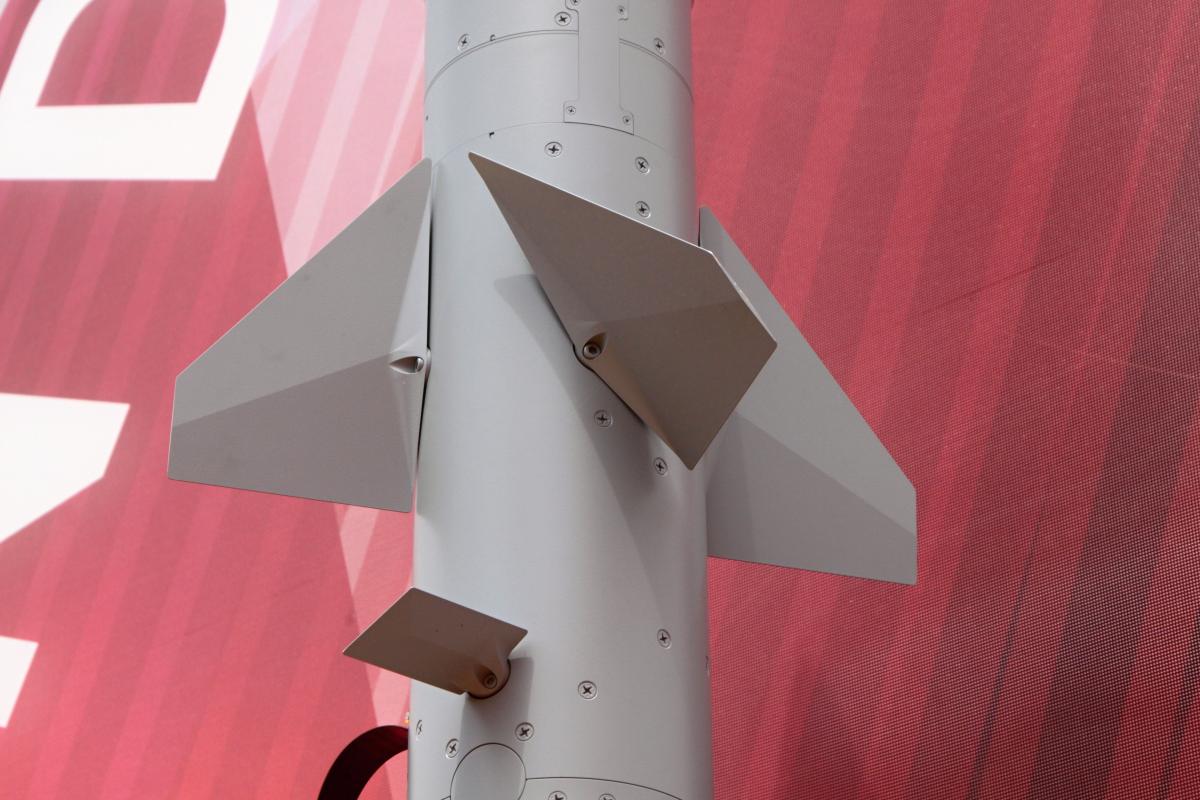

Ракета Tamir выполнена по схеме «утка» и имеет развитые аэродинамические рули, которые обеспечивают активное маневрирование при перехвате цели.  Ракета оснащается радиолокационной головкой самонаведения и приемником линии передачи данных для приема команд коррекции от пункта боевого управления системы Iron Dome. Боевая часть осколочно-фугасного действия комплектуется лазерным взрывателем. Также сообщается, что ракета-перехватчик Tamir оснащена электро-оптическими датчиками и аэродинамическими рулями для обеспечения высокой манёвренности.

Характеристики:
Ракета-перехватчик Tamir
Калибр, мм 160
Длина, мм 3000
Масса, кг 90
Масса боевой части, кг 11
Максимальная скорость, м/с 700 (2.2 Маха)
Минимальная дальность, м 4000
Максимальная дальность, м 17 000
Мобильная многофункциональная РЛС EL/M-2084
Дальность обнаружения целей:
— типа «артиллерийский снаряд»
— типа «самолет,управляемая ракета»
  до 100км
до 470км
Ошибка определения координат цели
типа «артиллерийский снаряд»
  (до)125м на дальности 50км
Зона обзора:
— по азимуту — секторный режим
— по азимуту — режим кругового обзора
— по углу места
  120°
360°
40°
Количество сопровождаемых целей:
— типа «артиллерийский снаряд»
— типа «самолет,управляемая ракета»
  до 200 в мин.
до 1200
Время развёртывания/свёртывания   ≤20 мин

P.S.В начале 2021 года «Министерство обороны Израиля» и «Управление по оборонным исследованиям и разработкам» сообщили о завершении испытаний новейших ракет перехватчиков «Праща Давида» (David’s Sling), которые войдут в состав эшелонированной системы ПРО.

Автор: С.В. Гуров

Источник:https://missilery.info/
