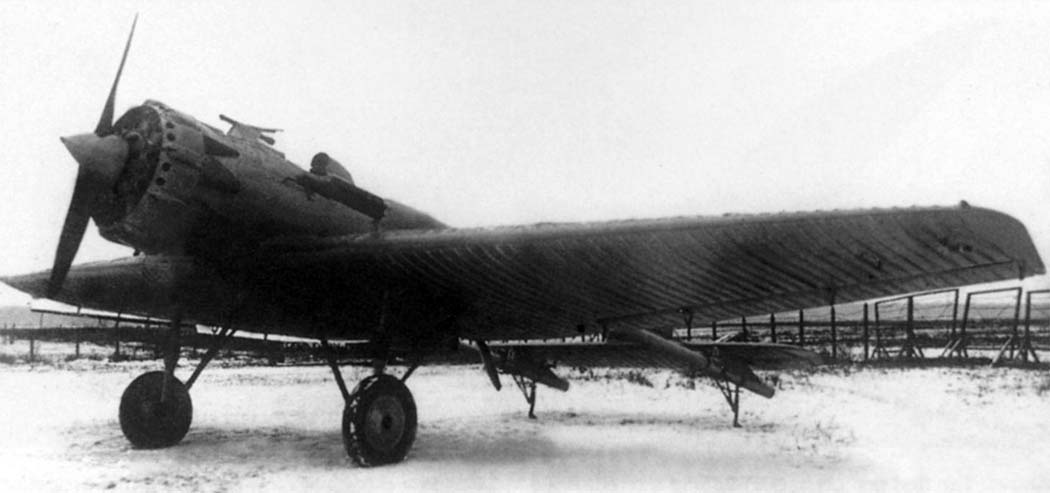

Одним из первых истребителей, разработанных специально под динамореактивные пушки Л. В. Курчевского, стал И-12 (АНТ-23). Проектирование его началось 1 апреля 1929 г., а в ноябре 1930 г. ЦАГИ представил эскизный проект самолета.  Были составлены технические требования на тяжелый истребитель, способный вести бой с воздушным противником на больших дальностях и высоте до 5000 м, вооруженный двумя АПК калибра 76,2 мм. Снаряды предполагалось начинять картечью. 5 ноября на заседании НТК рассмотрели несколько проектов нового самолета и окончательно утвердили его облик. Было решено строить двухбалочный одноместный цельнометаллический истребитель с двумя двигателями воздушного охлаждения «Юпитер» мощностью по 420 (525) л.с. и двухкилевым оперением. Внутри балок, используемых для отвода пороховых газов за пределы хвостового оперения самолета устанавливались пушки Курчевского, балки были выточенны из стальных труб диаметром 170мм. Двухлонжеронное крыло И-12 отличалось от предыдущих конструкций ЦАГИ — вместо стандартного гофра применили обшивку из листов с наружными рифтами (зигами) шагом 150 мм. Общее руководство разработкой и постройкой самолета осуществлял инженер АГОС ЦАГИ В.Н.Чернышев.

Сборка И-12 закончилась в начале лета 1931 г., и в июле он появился на аэродроме. Понадобился еще месяц для доводки винтомоторной группы и других систем самолета. 29 августа состоялся первый полет, показавший вполне удовлетворительные характеристики. Переделки машины, однако, продолжились. Выяснилось, что двойное вертикальное оперение, находящееся вне зоны обдувки воздушными винтами, неэффективно на рулежке и пробеге. Поэтому в процессе испытаний установили однокилевое оперение, необходимую жесткость которого обеспечили подкосами. По причине перекомпоновки пришлось увеличить площадь элеронов, после чего их задняя кромка стала выступать за контур крыла. Капотирование переднего двигателя с отдельными обтекателями каждого цилиндра оказалось не вполне удачным. В одном из полетов несколько его обтекателей сорвало, и они в щепки разнесли задний винт.

Новый капот для переднего «Юпитера», нечто среднее между кольцом Тауненда и капотом тоннельного типа, был скопирован с небольшими изменениями с опытного истребителя И-4бис. Неоднократно переделывалось крепление горизонтального оперения, завязанное в одну силовую схему с костылями шасси, которые при рулежке постоянно деформировали бугельную подвеску стабилизатора.

К осени И-12 был в достаточной степени готов для испытаний на нем пушечного вооружения. Первые наземные стрельбы состоялись 11 ноября на аэродроме НИИ ВВС. Отстрелялись вполне успешно, однако при возвращении в Москву самолет подломал хвостовые костыли. Ремонт сопровождался очередными доработками, и на аэродроме И-12 оказался лишь спустя три месяца. 8 февраля 1931 г., после опробования машины в воздухе, летчик-испытатель И.Ф.Козлов перегнал этот истребитель в Монино, где продолжились наземные огневые испытания.

21 марта Козлов вылетел на Кунцевский полигон для опробования АПК в воздухе. Каждая пушка была укомплектована двумя снарядами: один находился в стволе, второй — в магазине. На высоте 1000 м пилот произвел выстрел из левой пушки. При этом произошел разрыв диффузора, срыв обтекателей орудия и повреждение проводки управления стабилизатором, который на И-12 был переставным. Одновременно автоматика подачи направила в ствол очередной снаряд. Разрыв диффузора оказался совершенно неожиданным, так как до этого было проведено на земле более 100 удачных выстрелов. Ситуация в воздухе складывалась угрожающая. Козлов видел развороченную обшивку, поврежденную хвостовую балку и понимал, что в любой момент машина может разрушиться. Прыгать с парашютом было опасно из-за высокой вероятности попасть в задний винт, да и не принято было у испытателей покидать машину, которая держалась в воздухе. С величайшей осторожностью пилот развернул самолет в сторону Центрального аэродрома. При посадке хвостовая балка переломилась, но опытный истребитель удалось спасти. За этот подвиг Козлов был награжден 20 мая 1932 г. орденом Красной Звезды за No.27.

В связи с аварией состоялось специальное совещание у Тухачевского, на котором решили пушки доработать — увеличить толщину и усилить дополнительными ребрами жесткости стенки диффузора. И-12 был отремонтирован и совершил еще ряд полетов. Всего до последнего старта, состоявшегося 28 сентября 1932 г., самолет поднимался в воздух 21 раз. Далее полеты решили прекратить, так как количество доработок росло как снежный ком, и завершить испытания в обозримом будущем не представлялось возможным. Практически на всех режимах полета пилотами отмечалась вибрация фюзеляжных балок. Не удовлетворяли и полученные характеристики, так, И-12 развивал максимальную скорость всего лишь 259 км/ч. Самолет разобрали. Моторы сдали на склад ОЭЛ ИД (прообраз современных летно-испытательных станций) на Ходынке, консоли крыла вернули в сборочный цех завода ЗОК, а центроплан с кабиной отправили в Подлипки на завод No.8, где предполагалось вести доработку пушек.

Работы по этой теме планировали продолжить на дублере И-12бис. Выполненный по той же схеме самолет имел измененные геометрические параметры (длина — 7,5 м, размах — 15,6 м, площадь крыла — 33 кв.м) и обладал улучшенной аэродинамикой. Постройка И-12бис началась еще летом 1931 г., однако задержалась в связи с неудовлетворительными летными испытаниями первой машины. В процессе сборки в конструкцию вносилось много изменений. Работа затянулась, и руководство уже не проявляло к ней должного интереса. В этих условиях бауманская организация ВЛКСМ в 1933 г. решила взять шефство над самолетом, в связи с чем И-12бис получил название «Бауманский комсомолец». Комсомольцы ЦАГИ обязались отработать на сборке по 60 часов в свободное время. Хотя машина практически была построена (по состоянию на 1 января 1934 г. ее готовность определялась как 84,95%), положение спасти не удалось. 4 июня на завод поступило распоряжение заместителя начальника ЦАГИ А.Н.Туполева о прекращении постройки И-12бис.

ЛТХ:

Модификация   И-12
Размах крыла, м   15.60
Длина, м   9.50
Высота, м   2.86
Площадь крыла, м2   30.00
Масса, кг
  пустого самолета   1540
  нормальная взлетная   2400
Тип двигателя   2 ПД Gnome-Rhone 9AK Jupiter-6
Мощность, л.с.   2 х 420 (525)
Максимальная скорость , км/ч
  у земли   300
  на высоте   280
Крейсерская скорость , км/ч   282
Практический потолок, м
Экипаж, чел   1
Вооружение:   две 76-мм пушки АПК-4

Источники:

http://www.airwar.ru/

Авиация и Время. Михаил Маслов. Самолеты для пушек Курчевского

Шавров В.Б. История конструкций самолетов в СССР до 1938 г.

Симаков Б.Л. Самолеты страны Советов. 1917-1970

Энциклопедия-справочник. Самолеты страны Советов

Владимир Ригмант. Самолеты ОКБ А.Н.Туполева

Николай Якубович. Все боевые самолеты Туполева
