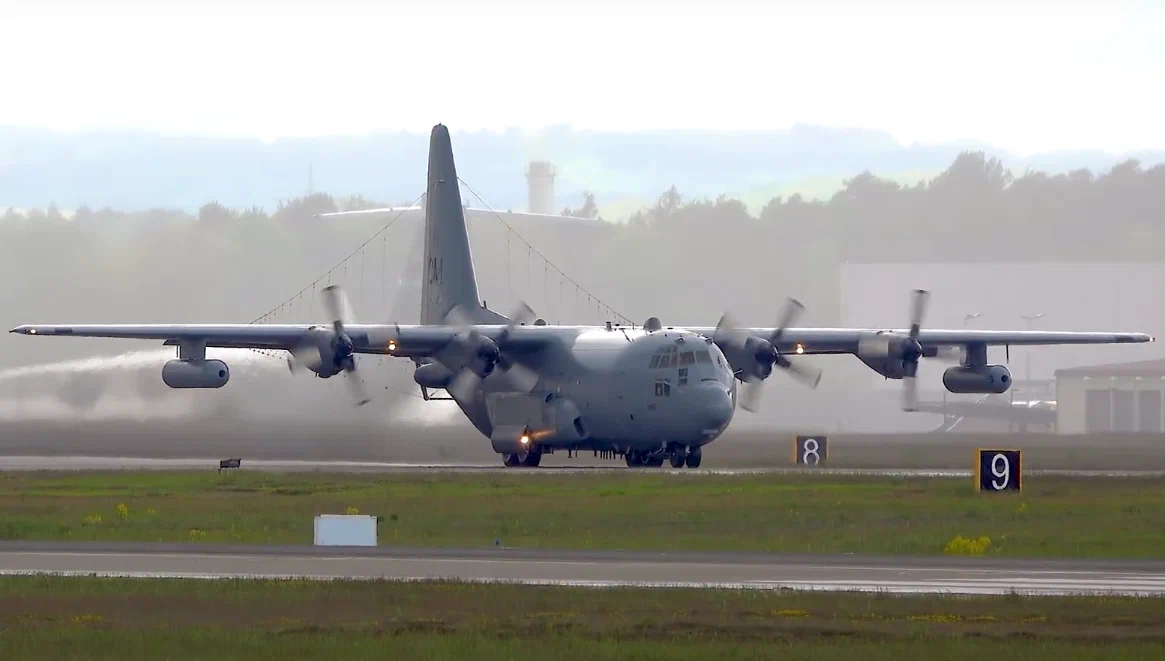

На первый взгляд это обычный военно-транспортный самолёт С-130 Hercules от компании «Lockheed». Таких довольно много в странах НАТО. Но далеко не у всех у них на хвостовой части имеется вот такая вот сетка.
На самом деле этот самолёт называется EC-130H Compass Call, и он действительно построен на базе обычного «Геркулеса», но с рядом изменений.
Compass Call — это самолёт-постановщик радио помех против средств связи противника. А эта причудливая сетка на растяжках — проводные антенные решётки.
Именно они излучают радиосигналы, которые эффективно глушат связь на местности. Фактически этот самолёт является своеобразным электронным штурмовиком, то есть самолётом радиоэлектронной борьбы.

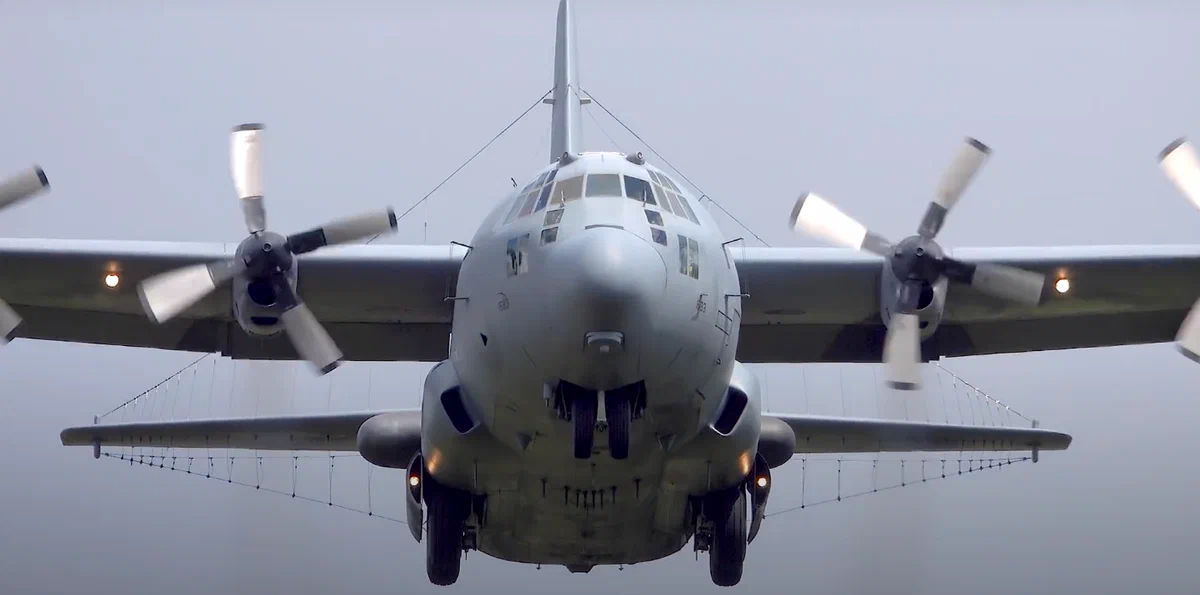

Если присмотреться к самолёту внимательнее, то можно заметить, что под крылом у него с обеих сторон на пилонах крепятся некие цилиндры. Это антенные обтекатели, внутри которых размещены приёмное и предающее устройства.

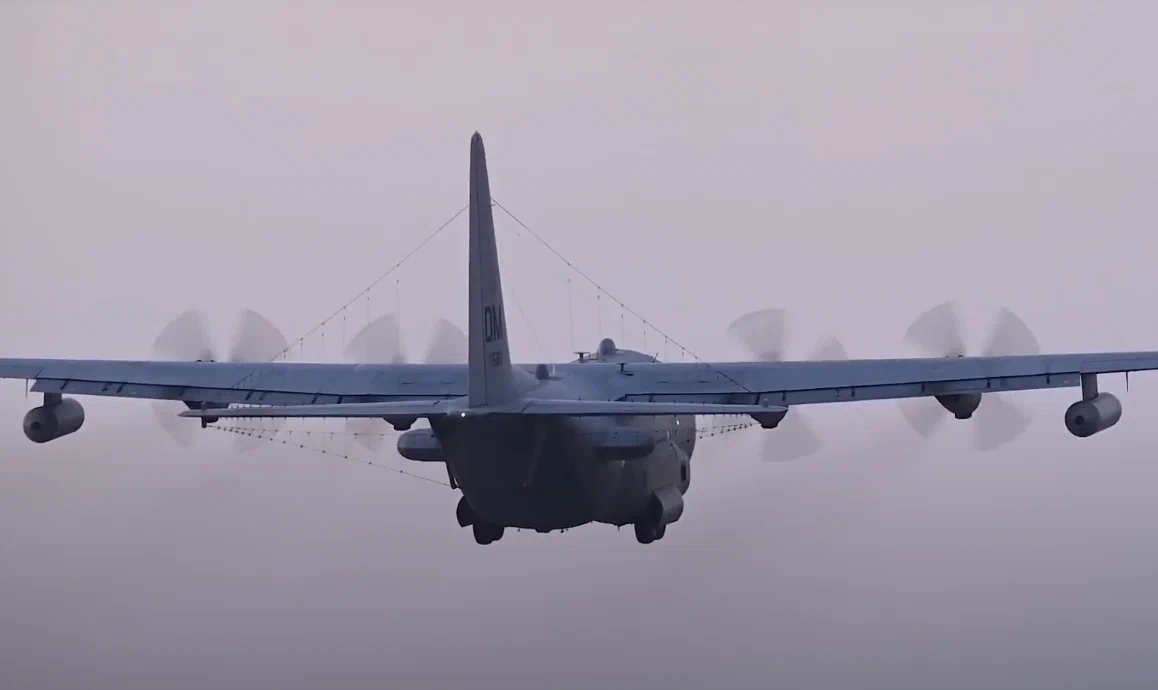

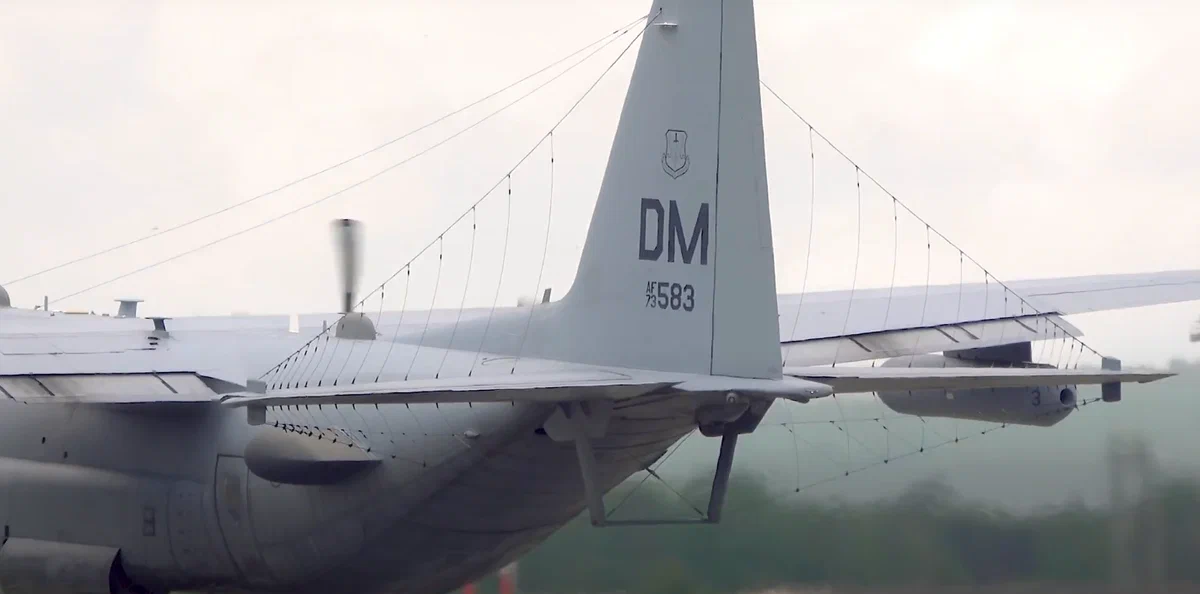

Непосредственно под килем к хвостовой части фюзеляжа крепится кронштейн, который служит опорой для проволочных растяжек. Эти растяжки от верхней части киля и до этого кронштейна образуют рамку антенны, внутри которой образованы проволочные решётки.
Из необычных элементов самолёта следует упомянуть ещё и блистер-обтекатели, который смонтированы на боках хвостовой части фюзеляжа. Они также принимают активное участие в процессе постановки помех.

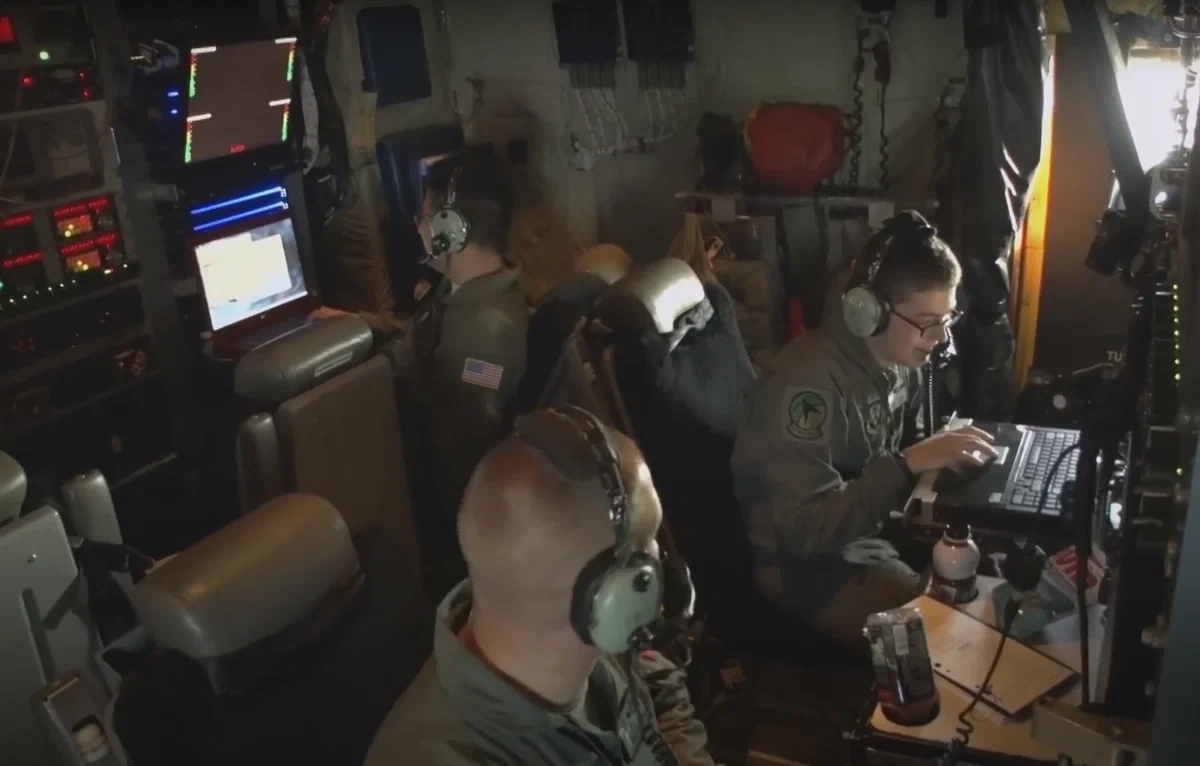

Что же касается грузового отсека самолёта, то он полностью занят оборудованием радиоэлектронной борьбы. Экипаж состоит из 13 — 16 человек в зависимости от поставленной задачи. Четыре человека управляют полетом и навигацией самолета (командир, второй пилот, штурман и бортинженер).
Остальные девять членов управляют и используют радиоэлектронное оборудование. В состав экипажа операторов оборудования входят командир экипажа (офицер радиоэлектронной борьбы), офицер системы вооружения (офицер радиоэлектронной борьбы), руководитель экипажа миссии (опытный лингвист-криптолог), четыре оператора анализа (лингвисты), один оператор сбора и техник бортового обслуживания.
Из воспоминаний Джона Пеннингтона, ветерана ВВС США:
— Мы использовали их в Ираке под кодовым названием «стоп-сигнал». Они блокировали все средства связи от врага, включая айкомы и сотовые телефоны, когда мы проводили рейды. Наши зашифрованные сообщения не были атакованы, поэтому все еще работали, как предполагалось. Но у Compass Call есть один существенный недостаток. Как-то раз сразу две птицы пролетели сквозь хвостовые антенные решётки. Всё вырубилось. Помехи, которые мы генерировали, тут же прекратились. Мы были как на ладони. Как мы тогда уходили — словами не передать.

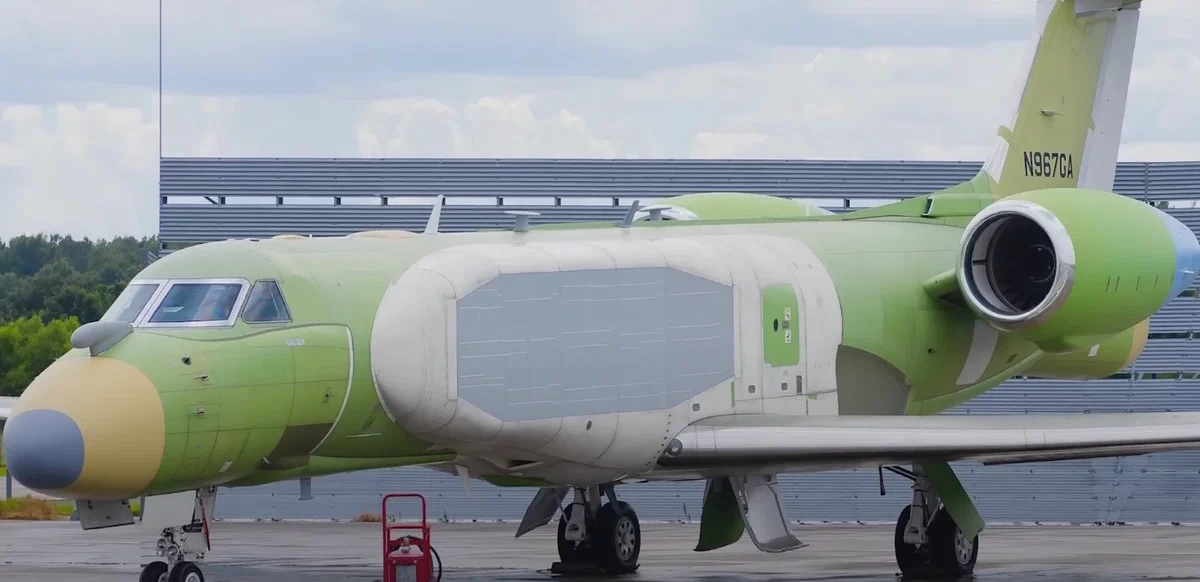

— Это всё технологии 50-х годов. В 80-х были проведены серьёзные доработки. Но проволочные растяжки и решётки никуда не исчезли. Сейчас этих «динозавров» меняют на новый Compass Call на базе бизнес-джета Гольфстрим. У него боковые антенны на фюзеляже и нет никаких проволочных растяжек. Он работает на приличных эшелонах, помехи ставит лучше, и птицы больше в антенах не путаются.
