Первые работы по теме HIMARS (High-Mobility Artillery Rocket System – «Высокомобильная система ракетной артиллерии») были проведены еще в восьмидесятых годах. Существовавшая в то время РСЗО M270 MLRS по своим основным характеристикам соответствовала требованиям, однако ее мобильность могла быть недостаточной для решения некоторых задач. Как следствие, требовалось создание новой аналогичной системы в более мобильном варианте. К началу девяностых годов была определена возможность создания сравнительно компактной пусковой установки с шестью направляющими для 227-мм реактивных снарядов, которую можно было размещать на авиатранспортабельном шасси.

В середине 1990 года Пентагон сформировал требования к новой реактивной системе залпового огня, отличающейся высокими подвижностью и мобильностью. Через несколько лет на испытания вышел опытный образец системы HIMARS, который, однако, заметно отличался от последующих серийных машин. В начале 1996 года фирма Lockheed Martin получила контракт на завершение проектных работ и строительство нескольких полноценных прототипов новой системы. Выполнение условий этого контракта позволило завершить проект и подготовить новые боевые машины к серийному производству. После ряда необходимых испытаний, в 2003 году, комплекс M142 HIMARS был принят на вооружение. Следует отметить, что принятие на вооружение не привело к остановке исследовательских работ. Создание новых боеприпасов для ракетного комплекса продолжается в течение длительного времени и не останавливается до сих пор.

При разработке нового проекта HIMARS главной задачей было обеспечение высокой подвижности техники на поле боя, а также упрощение переброски военно-транспортными самолетами. Такие требования привели к выбору одного из имевшихся серийных колесных шасси. Кроме того, было решено переработать имеющуюся пусковую установку с сокращением боекомплекта в два раза. В итоге ракетный комплекс сохранил некоторые основные характеристики, а также улучшил часть других параметров.

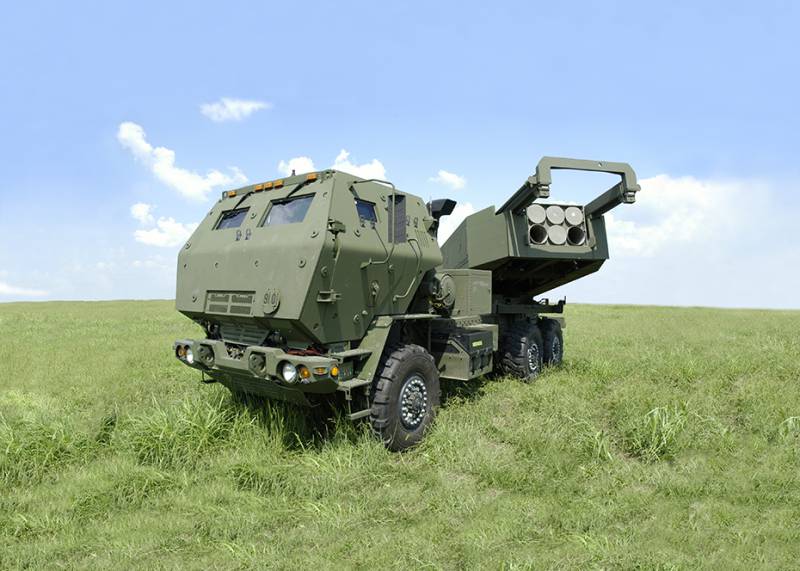

Основой для боевой машины M142 HIMARS является трехосное полноприводное шасси семейства FMTV грузоподъемностью 5 т. Базовый автомобиль строится по бескапотной компоновке и получает набор необходимых агрегатов. Так, серийная техника может получать как штатные, так и защищенные кабины экипажа. Позади кабины на шасси монтируется блок дополнительного оборудования, а грузовая площадка рамы отдана под размещение опорно-поворотного устройства с пусковой установкой.

Общая длина машины составляет 7 м, ширина 2,4 м, высота (в походном положении) – 3,2 м. Боевая масса самоходной пусковой установки с боекомплектом достигает 10,9 т. Машина способна развивать скорость до 85 км/ч и проходить на одной заправке до 480 км. Управление комплексом осуществляется экипажем из трех человек, располагающимся внутри кабины. По данным фирмы-разработчика, при необходимости все операции по управлению боевой машины могут выполняться и одним человеком.

В задней части шасси помещается опорно-поворотное устройство с приводами для горизонтального и вертикального наведения. Имеется возможность стрельбы в любом направлении с углами возвышения от -2° до +60°. Управление приводами наводки осуществляется с пульта, размещенного в кабине. Системы управления огнем комплекса M142 HIMARS унифицированы с аппаратурой комплекса MLRS.

Пусковая установка машины M142 разработана с учетом наработок по системе MLRS, а также использует некоторые ее агрегаты. Установка представляет собой U-образное устройство с креплениями для сменных пакетов направляющих. Кроме того, на верхней части пусковой установки помещается кран системы перезарядки. Такая конструкция пусковой установки позволяет комплексу HIMARS использовать стандартные транспортно-пусковые контейнеры, созданные для M270 MLRS.

Контейнер представляет собой блок из нескольких (в стандартной версии – 6) стеклопластиковых транспортно-пусковых контейнеров трубчатой конструкции с направляющими для придания ракетам вращения. Контейнеры соединяются между собой несколькими рамами-обоймами, что позволяет одновременно производить операции со всем пакетом. Боеприпасы помещаются в контейнеры на заводе-изготовителе, после чего устанавливаются герметизированные крышки и контейнеры заполняются инертным газом. Извлечение или иное обслуживание ракет до стрельбы не предусматривается.

Для проведения перезарядки пусковая установка разворачивается назад по ходу движения, после чего из ее верхней части выдвигается опорная рама подъемного устройства. При помощи набора тросов и крюков производится подъем пакета контейнеров с грунта или с грузовой платформы транспортной машины, после чего он помещается внутрь пусковой установки. Демонтаж использованного пакета осуществляется таким же образом.

Важной особенностью реактивных систем залпового огня MLRS и HIMARS является широкая номенклатура совместимых боеприпасов. За счет отсутствия собственных пусковых направляющих машина может нести контейнеры с реактивными снарядами различных типов и разных калибров. Благодаря этому самоходная пусковая установка может нести от одной до шести ракет с разными характеристиками.

Являясь упрощенным и облегченным вариантом M270 MLRS, система M142 HIMARS сохраняет возможность применения существующих боеприпасов. Кроме того, унифицированы и новые виды реактивных снарядов. Изделия, заимствованные из существующего проекта, нередко именуются как MFOM (MLRS Family of Munitions – «Семейство боеприпасов для MLRS»). К этому семейству относятся как неуправляемые, так и управляемые системы. Все снаряды семейства MFOM имеют калибр 227 мм и длину 3,94 м, однако отличаются весом и боевой нагрузкой. Вне зависимости от типов ракет, пусковая установка HIMARS может нести боекомплект из шести снарядов.

Для MLRS и HIMARS разработаны следующие реактивные снаряды:
— M26 и его модификации. Оснащаются кумулятивно-осколочными боеприпасами в количестве от 518 до 644 штук. Дальность полета, в зависимости от модификации, составляет от 32 до 45 км;
— M30. Снаряд с 404 суббоеприпасами и комбинированной системой управления на основе инерциальной и спутниковой навигации. Способен лететь на 84 км;
— M31. Модификация изделия M30 с осколочно-фугасной боевой частью весом 90 кг. Остальные характеристики не меняются.

Также несколькими зарубежными государствами был разработан ряд новых реактивных снарядов, совместимых с M270 и M142. Они предназначаются для решения различных задач и отличаются разными характеристиками.

Пи необходимости системы залпового огня могут использоваться в качестве оперативно-тактических ракетных комплексов. В таком случае на пусковой установке должны монтироваться направляющие с ракетами серии AFOM (Army TACMS Family of Munitions – «Армейское семейство боеприпасов ATACMS»). Изделия этой линейки, также известные как M39 или MGM-140, представляют собой неуправляемые и управляемые ракеты калибром 610 мм с разной боевой нагрузкой и различными показателями дальности. На вооружении состоят следующие ракеты:
— MGM-140A. Неуправляемая ракета с дальностью полета 128 км. Боевая нагрузка в виде 950 осколочно-фугасных суббоеприпасов;
— MGM-140B. Ракета с дальностью 165 км и комбинированной инерциально-спутниковой системой управления. Несет 275 осколочно-фугасных боеприпасов;
— MGM-140E. На данный момент самая совершенная разработка семейства, отличающаяся дальностью полета до 270 км. Используется система управления. К цели доставляется 227-кг осколочно-фугасная боевая часть.

Модификация MGM-140A ATACMS Block 1 MGM-140B ATACMS Block 1A MGM-164A ATACMS Block 2 MGM-164B ATACMS Block 2A MGM-168A ATACMS Block 4A
Год начала эксплуатации 1991 1998 2003 Работы прекращены в 2003 2003
Кол-во ступеней 1 1 1 1 1
Длина 3,96 м 3,96 м 3,96 м 4,00 м 4,00 м
Диаметр 0,61 м 0,61 м 0,61 м 0,61 м 0,61 м
Размах крыльев 1,4 м 1,4 м 1,4 м 1,4 м 1,4 м
Масса 1670 кг 1320 кг 1480 кг нет данных нет данных
Масса ГЧ 560 кг 160 кг 268 кг нет данных 227 кг
Тип ГЧ Кассетная
950 БЭ M74
Кассетная
275 БЭ M74
Кассетная
13 самонаводящихся БЭ BAT
Кассетная
6 самонаводящихся БЭ P³I I-BAT
Осколочно-фугасная
WDU-18/B
Дальность стрельбы 165 км 300 км 140 км 220 км 270 км
Тип системы управления ИНС ИНС + GPS ИНС + GPS ИНС + GPS ИНС + GPS
Точность (КВО) 225-250 м менее 100 м 200 м менее 100 м 10-20 м

После принятия комплекса M142 HIMARS на вооружение развитие боеприпасов для него не прекращалось. По этой причине разработка новых ракет того или иного назначения продолжается до сих пор. Основное внимание при этом уделяется развитию ракет MGM-140 ATACMS. Подобное вооружение позволяет решать задачи, недоступные для боеприпасов семейства MFOM, чем обуславливается повышенный интерес со стороны заказчика. Также предпринимались попытки доработать комплекс для использования имеющихся и перспективных зенитных ракет.

После проведения всех необходимых испытаний новые комплексы M142 HIMARS пошла в серию. К середине двухтысячных годов эта техника поступила в войска, после чего началось ее освоение. В дальнейшем были подписаны несколько новых контрактов на поставку систем HIMARS армии, Корпусу морской пехоты и Национальной гвардии. К настоящему времени американские артиллеристы из состава различных структур получили в общей сложности 417 ракетных комплексов и значительное число боеприпасов всех совместимых типов.

Со временем часть серийной техники была отправлена в горячие точки. Так, в феврале 2010 году одно из подразделений, вооруженное M142, впервые участвовало в боевых действиях. Во время одной из операций в Афганистане были произведены два пуска ракет. Изделия серьезно отклонились от требуемой траектории, вследствие чего упали в стороне от выбранной цели и привели к гибели нескольких мирных жителей. До конца расследования эксплуатация систем HIMARS была приостановлена. В дальнейшем проблемы были решены, что позволило вернуть комплексы в эксплуатацию.

С ноября 2015 года комплексы HIMARS, отправленные в Ирак, участвуют в борьбе с террористами. За прошедшее время было выполнено несколько сотен пусков ракет разных типов по различным объектам противника. Во всех случаях отклонения ракет от цели не наблюдалось.







Автор: Рябов Кирилл
