США передадут Украине ЗРК Avenger. Что представляет из себя данная система ПВО

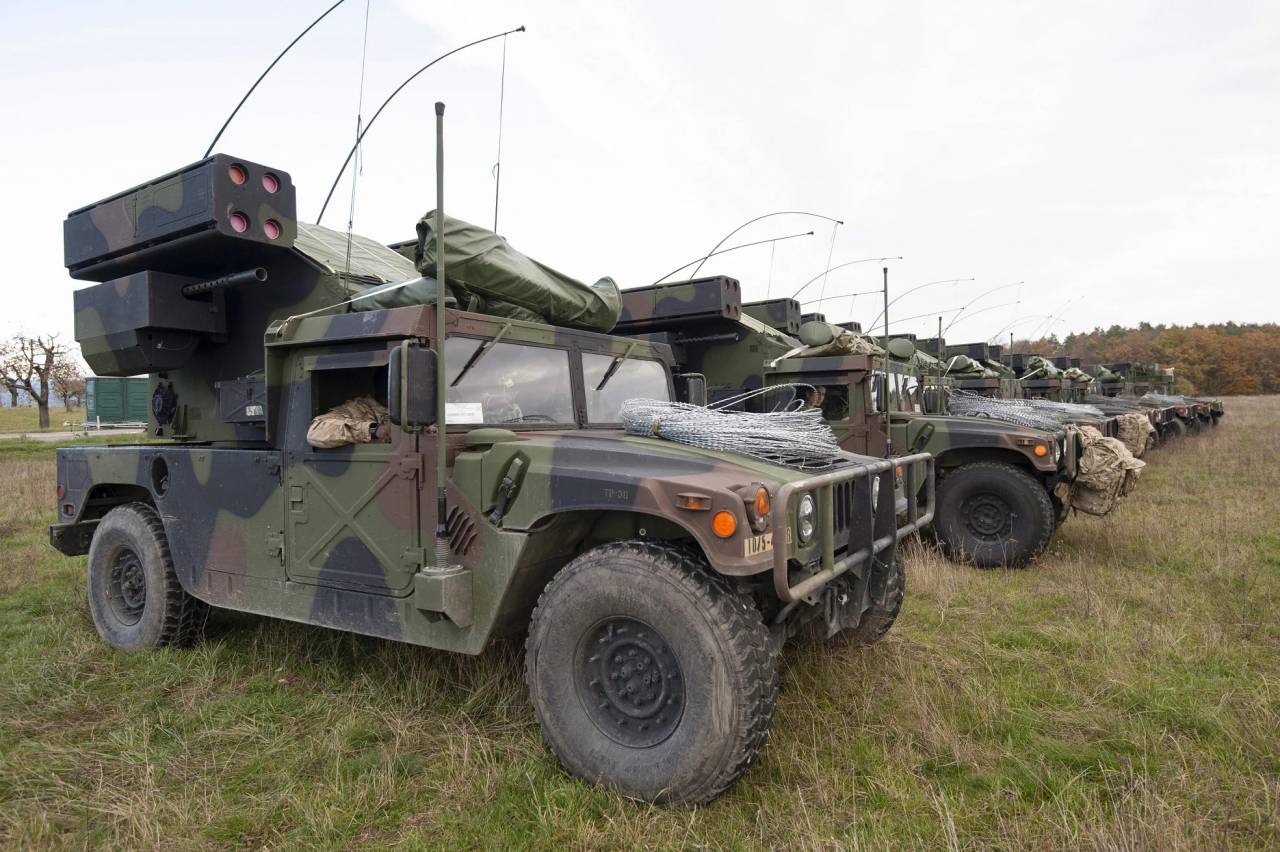

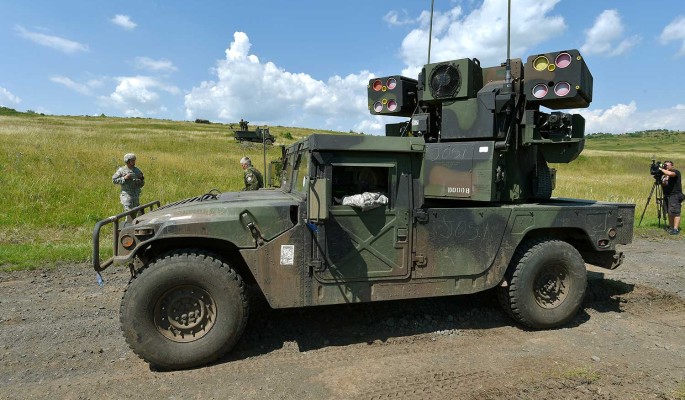

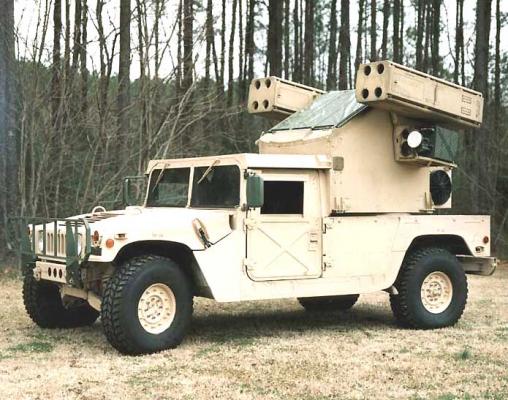

Основным компонентом комплекса является гиростабилизированная платформа PMS (Pedestal-Mounted Stinger), на которой установлены ЗУР «Stinger» в ТПК (2 пакета по 4 штуки), оптические и тепловизионные средства обнаружения и сопровождения целей, лазерный дальномер, устройство опознавания «свой-чужой» AN/PPX-3BIFF , системы управления и индикации, радиостанции AN/PRC-77 и AN/VRC-47 (в перспективе может устанавливаться система радиосвязи AN/VRC-91 SINCGARS), 12.7-мм пулемет. Платформа PMS монтируется на автомобиле повышенной проходимости М988 «Hammer» и других типах шасси, таких как Bv206, M548 и M113AЗ. PMS может быть демонтирована с носителя и использоваться как автономная огневая единица в стационарном варианте. Угол наведения по углу азимута составляет 360°, по углу места — от -10° до +70°. Первоначальный разворот платформы на цель осуществляется оператором вручную с помощью штурвала . Для питания электрических узлов системы используется источник постоянного тока напряжением 24 В.

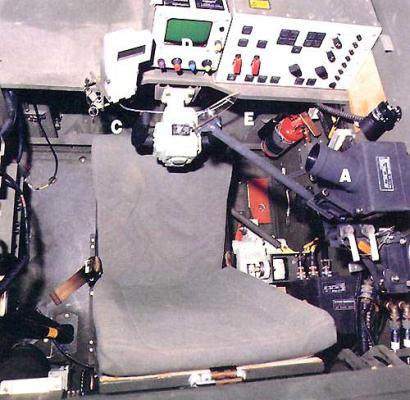

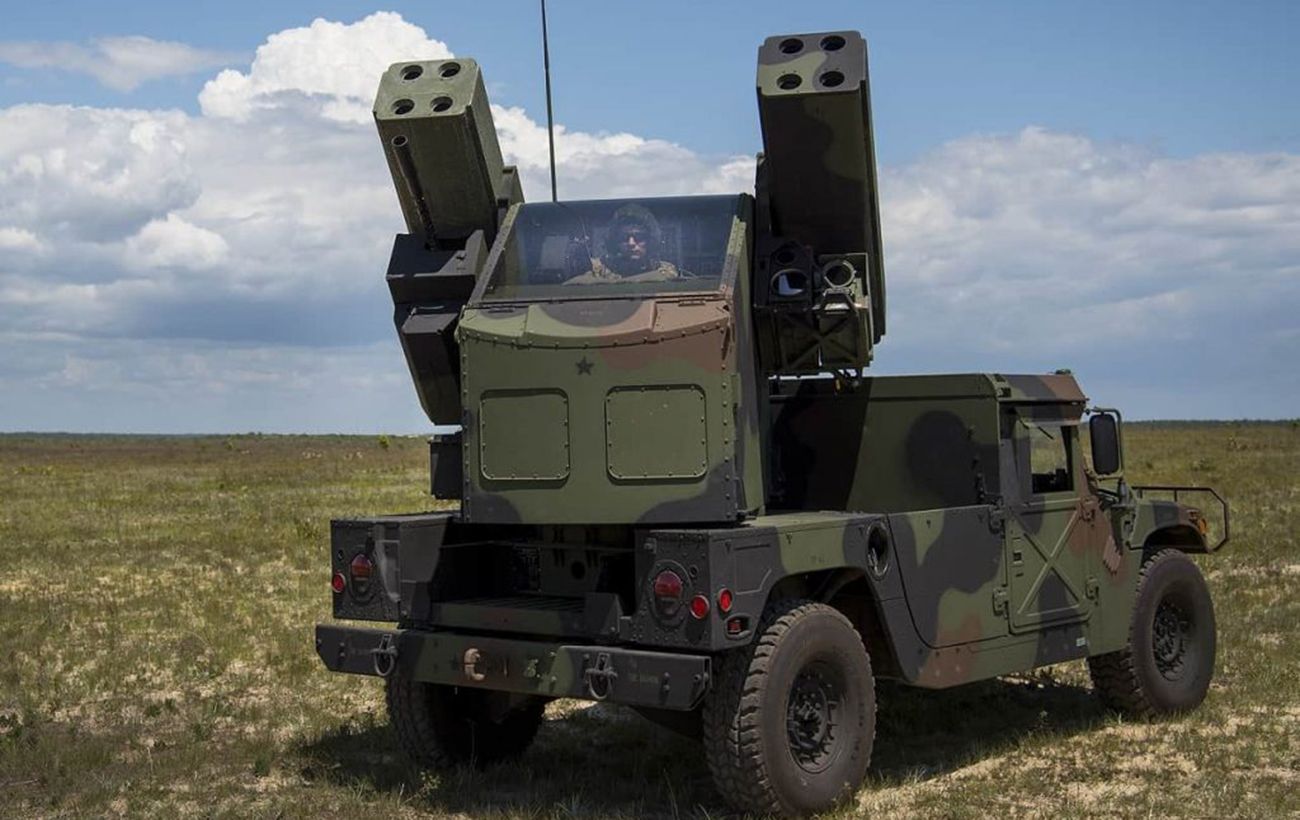

В центре платформы размещена кабина оператора, оснащенная прозрачным экраном для наблюдения за воздушной обстановкой. На этот экран проецируется маркер точки прицеливания. Положение маркера соответствует направлению поворота ГСН ракеты, а его вид информирует оператора о захвате цели, выбранной для обстрела, головкой самонаведения.

Система обнаружения включает прицел CA-562 оптического диапазона фирмы CAI, тепловизор Magnavox AN/VLR-1 (или IR-18), устройство автоматического сопровождения цели и лазерный дальномер, что позволяет обнаруживать, захватывать и автоматически сопровождать воздушные цели на требуемых дальностях. Тепловизор снабжен электрическим приводом и установлен слева ниже ракетного контейнера. Это автономная система, работающая в диапазоне волн от 8 до 12 мкм. Оператор сопровождает цель визуально, используя оптический прицел, или с помощью тепловизора при плохой погоде и ночью. Система способна автоматически сопровождать цель, определяя расстояние до цели, и производить обстрел в движении со скоростью до 35 км/ч.

Автоматическое сопровождение цели (AVT — automatic video tracker) обеспечивает специальный модуль, который определяет текущие ошибки рассогласования по азимуту и углу и разворачивает платформу в направлении на цель. Лазерный дальномер установлен на левой стороне под тепловизором. Измеренная дальность до цели обрабатывается системой управления огнем и используется для автоматического пуска при вхождении цели в область достижимости ЗРК «Avenger». Метка разрешения на открытие стрельбы в виде специального символа появляется на дисплее тепловизора и оптического прицела. Это позволяет производить обстрел целей на максимальных дальностях в автоматическом режиме — оператор должен только нажимать кнопку пуска, немедленно выбирать и готовить следующую ракету. Высокая степень автоматизации всех операций снижает нагрузку на оператора при боевой работе и резко повышает эффективность ЗРК в целом.

Для обеспечения безопасности расчета комплекс оборудован выносным пультом управления с радиусом действия до 50м.

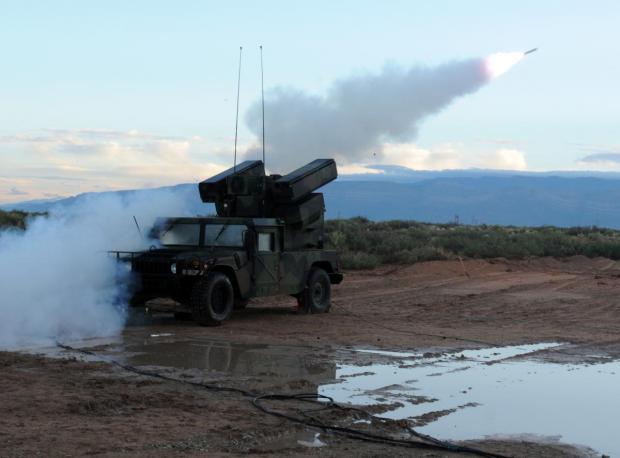

В качестве средства поражения в ЗРК «Avenger» используется зенитная ракета FIM-92 «Stinger» RMP (Reprogrammable Microprocessor) различных модификаций. В настоящее время фирма «Raytheon» выпускает модификации FIM-92D и FIM-92E Block I. Ракеты FIM-92E Block I оснащены двухдиапазонной помехозащищенной головкой самонаведения (ГСH) розеточного типа, pаботающей в ИК и ультpафиолетовом (УФ) диапазонах длин волн, осколочно-фугасной боевой частью весом 3кг и имеют дальность полета до 8км со скоростью М=2.2. С 2004 года ЗРК оснащается ракетой FIM-92E Block II, которая комплектуется всеракурсной тепловизионной ГСН с расположенной в фокальной плоскости оптической системы матрицей ИК-детекторов.

ЗРК «Avenger» выполнен по модульной схеме, что позволяет применять в нем и другие средства поражения и системы обнаружения целей, например, ракеты RBS-70 с системой наведения по лазерному лучу. В дополнение к восьми ракетам, находящимся в ТПК в боевом положении, имеются восемь «Stinger» в запасе. На перезарядку требуется менее 4 мин.

Для самозащиты, перекрытия мертвой зоны ракет «Stinger» и стрельбы по наземным целям служит крупнокалиберный 12,7-мм пулемет M3P производства фирмы «Fabrique Nationale Herstal» (Бельгия) со скорострельностью 1100 выстр./мин и боезапасом 200 патронов. Пулемет устанавливается с правой стороны платформы под контейнером с ракетами.

ЗРК «Avenger» полностью авиатранспортабелен самолетом С-130 «Геркулес» или С-141В «Старлифтер». На внешней подвеске его могут нести вертолеты UH-60, CH-47, CH-46, CH-53.
