Противотранспортная мина АДМ-8 предназначается для минирования автомобильных дорог. Мина может применяться в качестве объектной для разрушения различных военных и промышленных сооружений.
Устройство мины АДМ-8

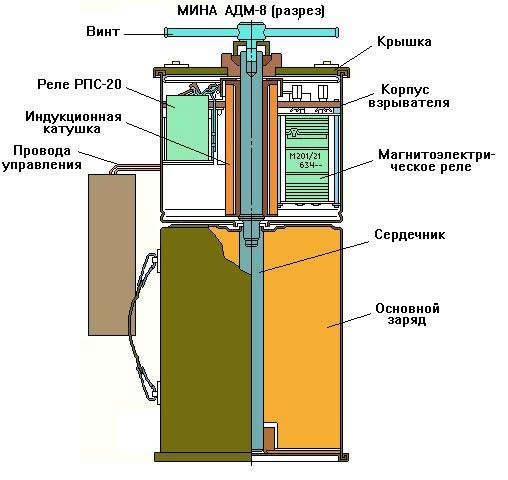

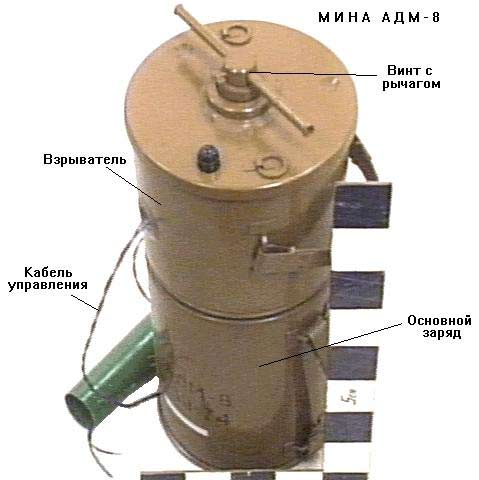

Мина АДМ-8 состоит из взрывателя и основного заряда. Взрыватель АДМ-8 состоит из корпуса, монтажной панели, источника тока, механизма дистанционного управления, блока с электрохимическим механизмом замедления (взведения), сменного сопротивления, электрозапального устройства ЭЗУ, капсюля-детонатора №8-А, детонатора, индукционной катушки, магнитоэлектрического реле, элемента необезвреживаемости ЭНО, двух короткозамкнутых вилок для установки мины в разные положения.
Корпус — стальной, внутри его закреплен диск с сердечником. Корпус закрывается крышкой, поджимаемой винтом с рычагом. Винт ввинчивается в гнездо на верхнем торце сердечника. Герметизация обеспечивается резиновыми прокладками. Корпус, диск с сердечником и крышка выполняют роль магнитопровода. Нижний конец сердечника, выступающий из корпуса, имеет наружную резьбу для соединения взрывателя с основным зарядом. При хранении резьба закрывается пластмассовым колпачком.

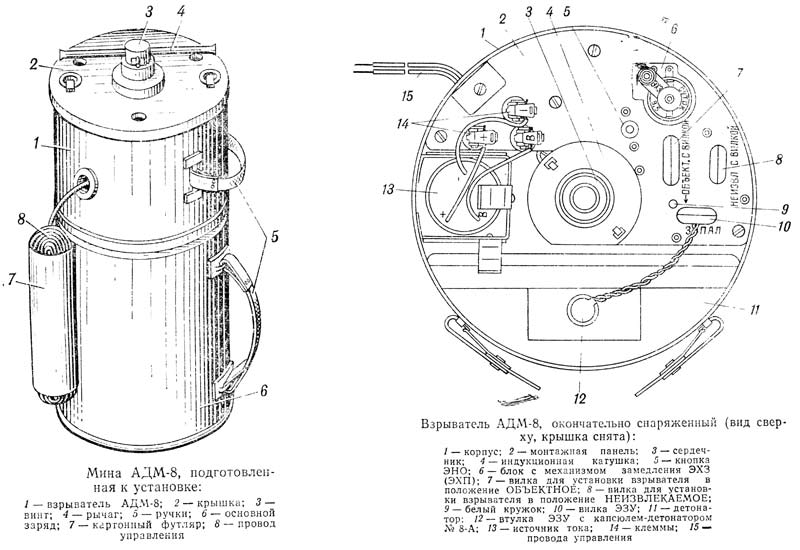

Сбоку на корпусе закреплены ручки и выведены провода от механизма дистанционного управления. Внутри корпуса приварена коробка для установки источника тока с двумя защелками для крепления батареи и детонатора. Монтажная панель закреплена внутри корпуса на трех кронштейнах и служит для крепления элементов взрывателя и монтажа электрической схемы. На панели сверху имеются: блок с механизмом замедления; три клеммы с маркировкой «В», «+» и «-» для подключения источника тока; элемент необезвреживаемости ЭНО — подпружиненная кнопка, три пары гнезд с надписями: «ЗАПАЛ»- для вилки ЭЗУ, «ОБЪЕКТ. С ВИЛКОЙ» — для вилки и «НЕИЗВЛ. С ВИЛКОЙ» — для вилки. Около одного из гнезд с надписью «ЗАПАЛ» нанесен белый кружок.
Механизм дистанционного управления обеспечивает многократный перевод взрывателя из безопасного положения в боевое и из боевого в безопасное. Основным элементом механизма является поляризованное реле РПС-20. От реле выведены два провода длиной по 10 м каждый, имеющие различную окраску изоляции (синяя и зеленая). При подаче импульса тока от пульта управления реле производит переключение электрической схемы взрывателя в боевое или безопасное положение. Распознавание положения взрывателя производится по величине сопротивления, показываемого омметром М-57, установленным в пульте управления, подключенном к проводам.
Блок с электрохимическим механизмом замедления ЭХЗ имеет одно гнездо с пружинным затвором и контактами снизу блока. При установке взрывателя с замедлением в гнездо устакавливается механизм ЭХЗ с соответствующим сменным сопротивлением. При установке без замедления в гнездо устанавливается механизм ЭХП с сопротивлением ЭХП 30 МИН, которые обеспечивают взведение взрывателя в режим ожидания цели через 10-180 минут. В комплекте взрывателя имеется десять сменных сопротивлений для установки с механизмом ЭХЗ на следующие времена замедления: 2; 3; 5; 10; 15; 20; 30; 60; 90; 120 суток и сопротивление ЭХП 30 мин.
Детонатор — заряд из плавленого тротила в картонной оболочке с дополнительным детонатором из прессованного тротила с запальным гнездом под капсюль-детонатор №8-А. Индукционная катушка является магнитным датчиком взрывателя, реагирующим на изменение магнитного поля в месте установки мины. При прохождении над ней транспортного средства изменяется магнитное поле и в катушке индуктируется ЭДС. Магнитоэлектрическое реле М201/21 обеспечивает замыкание боевой цепи мины при возникновении ЭДС в индукционной катушке. При установке в неизвлекаемое положение магнитоэлектрическое реле после перевода мины в боевое положение выполняет роль элемента неизвлекаемости ЭНИ.

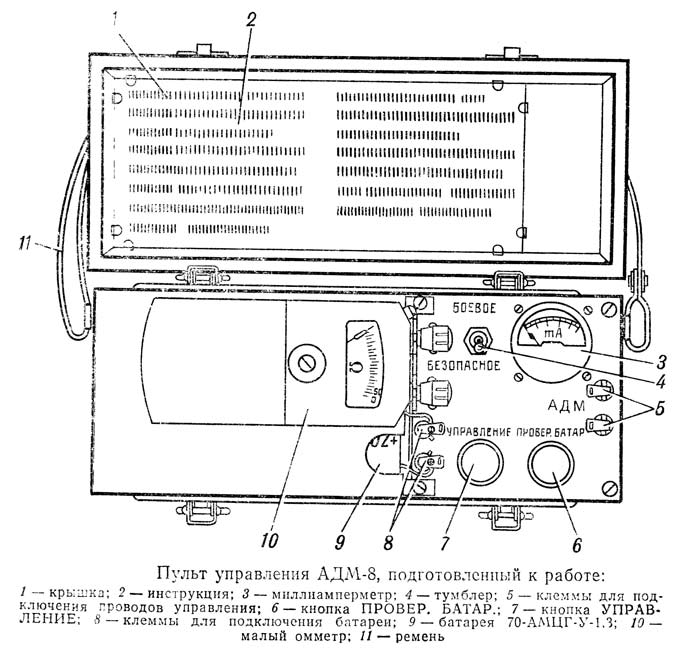

Источник тока, механизмы ЭХЗ и ЭХП, сменные сопротивления, электрозапальное устройство ЭЗУ, элемент необезвреживаемости ЭНО, вилки для установки взрывателя в различные положения и макет ЭХЗ такие же, как и у взрывателя МЗМ-2. Основной заряд имеет металлически и корпус, снаряженный плавленым тротилом. Внутри корпуса помещен сердечник с диском, которые увеличивают магнитопровод взрывателя. На верхнем конце сердечника имеется гнездо с резьбой для соединения основного заряда с взрывателем. Сбоку на корпусе закреплена ручка. Пульт управления служит для перевода взрывателя из безопасного положения в боевое и из боевого в безопасное, а также для определения положения, в котором находится взрыватель. Пульт управления имеет прямоугольный корпус с откидной крышкой, закрываемой замками. На боковой стенке корпуса нанесена маркировка — ПУ.
К корпусу прикреплен ремень для переноски пульта. На крышке пульта (с внутренней стороны) имеется краткая инструкция по пользованию пультом. Источником тока пульта управления служит батарея 70-АМЦГ-У-1,3. На панели пульта имеются: две клеммы, обозначенные знаками «+» и «-«, для подключения источника тока; две клеммы с надписью «АДМ», окрашенные в синий и зеленый цвета, для подключения проводов управления; миллиамперметр со шкалой 0-50 мА; тумблер на два положения — «БОЕВОЕ», «БЕЗОПАСНОЕ»; кнопка «ПРОВЕР. БАТАР.», с помощью которой производится проверка пригодности батареи, установленной в пульте; кнопка «УПРАВЛЕНИЕ», нажатием которой подается команда на перевод мины в требуемое положение; два пластинчатых контакта для подключения малого омметра М-57, показывающего сопротивление цепи механизма дистанционного управления взрывателя. По величине сопротивления определяется положение мины. Пульт проверки и макет ЭХЗ служат для периодической проверки работоспособности взрывателя АДМ-8 в процессе хранения на складах.
Тактико-технические характеристики мины АДМ-8:
Тип — неконтактная, управляемая
Масса мины — 24,2 кг
Масса основного заряда — 14,0 кг
Масса ВВ:
• детонатора во взрывателе — 2,0 кг
• основного заряда — 12,0 кг
Датчик цели — магнитный
Механизм замедления — электромеханические
Время взведения (при установке без замедления) — от 10 до 180 мин
Время замедления — от 2 до 120 суток
Глубина установки — 0,2-0,5 м
Диаметр мины — 220 мм
Высота:
• мины — 490 мм
• взрывателя — 250 мм
Температурный диапазон применения — от — 15 до + 40°С
Гарантийный срок хранения взрывателя (без источника тока) — 10 лет
