17 сентября 1931 г. Спецмаштресту было дано задание разработать средства механизации артиллерии большой и особой мощности. В частности, предлагалось до 1 мая 1932 г. представить Артуправлению проекты шасси «самоходного корпусного триплекса», состоящего из 107-мм пушки обр. 1910/30 гг., 152-мм гаубицы обр. 1909/30 гг. и 203-мм мортиры обр. 1930 г., а также «триплекса Тяжелой Артиллерии Особого Назначения (ТАОН)», вооруженного 152-мм (или 130-мм) пушкой, 203-мм гаубицей обр. 1929/31 гг. и 305-мм мортирой.
Эскизные проекты были рассмотрены в июле 1932 г. и в целом одобрены. Для «корпусного триплекса» решили использовать удлиненное шасси среднего танка Т-24, а для «триплекса ТАОН» — специальное шасси, включающее узлы создававшегося в то время тяжелого танка. Но изготовление «корпусного триплекса» было отложено на два года, а для «триплекса ТАОН» не нашлось вооружения, так как ни 152-мм пушки большой мощности, ни 305-мм мортиры еще не было. На проработку был подан лишь гаубичный вариант «триплекса», вооруженного 203-мм орудием Б-4.
В 1933 г. на опытном заводе Спецмаштреста под руководством П.И.Сячинтова началось проектирование и изготовление самоходной установки для «триплекса ТАОН» (вскоре получившего индекс СУ-14) по схеме, предложенной Военной академией моторизации и механизации. Первое шасси было готово в мае 1934 г., но из-за поломок трансмиссии, которую заимствовали от среднего танка Т-28, его доводка продлилась до конца июля 1934 г. Корпус машины был изготовлен из листов катаной брони толщиной 10 — 20 мм, которые соединялись между собой при помощи сварки и заклепок. Механик-водитель располагался в забронированной кабине в передней части корпуса у левого борта. Он вел наблюдение через смотровые люки, закрываемые броневыми крышками со смотровыми щелями, расположенные в переднем и бортовых листах кабины. Посадка механика-водителя производилась через люк в крыше кабины. Остальные шесть членов экипажа размещались в кормовой части на трех съемных сидениях.
В качестве основного оружия использовалась 203-мм гаубица обр.1931 г. (Б-4) с верхним станком, подъемным и поворотным механизмами без каких-либо было переделок. Для прицельной стрельбы использовалась панорама Герца. В качестве вспомогательного оружия применялись три 7,62-мм пулемета ДТ, которые могли устанавливаться в шести бугельных установках (по три на борт). Кроме того, для одного пулемета ДТ была предусмотрена зенитная турель, расположенная справа в передней части палубы самохода. Возимый боекомплект установки составлял 8 выстрелов раздельного заряжания и 2268 патронов (36 дисков) к пулеметам ДТ.
Для облегчения процесса заряжания гаубицы с грунта и подачи снарядов в кокорах (специальных люльках) машина оборудовалась двумя кранами (лебедками) грузоподъемностью 200 кгс. Стрельба производилась только с места, при этом машина закреплялась на грунте с помощью двух сошников, имевших ручной и электрический привод гидроцилиндров. Углы наведения гаубицы по вертикали составляли от +10° до + 60° и по горизонтали — в секторе 8° без поворота машины. Предельная дальность стрельбы достигала 18000 м. Скорострельность составляла 1 выстрел за 5,7 мин. Время перевода орудия из походного положения в боевое — 6,5-10 мин.
На установке использовался четырехтактный двенадцатицилиндровый У-образный карбюраторный двигатель М-17 мощностью 500 л.с. (368 кВт) с двумя карбюраторами «Зенит» (КД-1). Пуск двигателя производился с помощью стартера «Сцинтилла» мощностью 6 л.с. (4,4 кВт) и напряжением 24 В. В системе зажигания использовались два магнето «Сцинтилла 12Д» и пусковое магнето. Емкость топливных баков составляла 861 л. Запас хода установки по шоссе достигал 100-120 км. Трансмиссия включала в себя: многодисковый главный фрикцион сухого трения стали по феродо, пятиступенчатую коробку передач (заимствованную у среднего танка Т-28), два многодисковых бортовых фрикциона сухого трения (24 диска) с плавающими ленточными тормозами, два бортовых редуктора оригинальной конструкции и редуктор отбора мощности на вентилятор. Забор охлаждающего воздуха осуществлялся осевым вентилятором через заборное окно в верхнем лобовом листе корпуса и выбрасывался через боковые люки, закрытые решетками.
Свечная, пружинная подвеска машины, крепившаяся к бортам корпуса, имела механизм выключения для ее разгрузки при стрельбе. В ходовой части использовались (применительно к одному борту) восемь опорных катков среднего диаметра, шесть поддерживающих катков, направляющее колесо заднего расположения с винтовым механизмом натяжения и ведущее колесо со съемными зубчатыми венцами цевочного зацепления с гусеницей. Узлы ходовой части были заимствованы у тяжелого танка Т-35. Опорные, поддерживающие катки и направляющие колеса имели наружную амортизацию. При испытаниях машины были использованы направляющие колеса с металлическим бандажом, которые зарекомендовали себя более надежными в работе, чем колеса с резиновым бандажом. Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 12 В. В качестве источников электроэнергии использовались две аккумуляторные батареи 6СТА-1Х емкостью 144 А•ч, соединенные последовательно, а также динамо (генератор) «Сцинтилла» мощностью 1 кВт и напряжением 24 В. После заводской обкатки СУ-14 отправилась на Научно-испытательный артиллерийский полигон (НИАП) для проведения стрельб. Но во время доставки шасси было испорчено: треснуло несколько траков, возникли шумы в коробке передач, перегревался двигатель, и поэтому испытательный пробег на 250 км отменили. Стрельбы же прошли довольно гладко, хотя при выстрелах машина сильно раскачивалась и находиться на ее палубе (рабочая площадка САУ называлась именно так) было возможно, только крепко держась за поручни. Чрезмерно низкой оказалась скорострельность, так как тяжелые снаряды приходилось поднимать на палубу при помощи неудобных кранов-лебедок; ненадежной была и конструкция сдвижного пола-люка, который в ходе испытаний сломался. После исправления поломок САУ вновь прибыла на полигон. Теперь она имела усиленные гусеничные траки и улучшенную систему охлаждения. Ствол орудия малой мощности был заменен на ствол большой мощности с лейнером. На этот раз испытания начались с обкатки. Но на тридцать четвертом километре сломалась коробка перемены передач. Во время испытаний выстрелы производили не только вдоль направления движения под большим углом возвышения, но и горизонтально, при крайних углах наведения, даже при поднятых сошниках. По результатам испытаний был составлен длинный перечень необходимых доработок СУ-14, который перечеркивал возможность принятия ее на вооружение в первоначальном виде, и 31 января 1935 г. Опытный завод Спецмаштреста получил задание на капитальную модернизацию СУ-14. Но модернизация, проведенная в феврале-марте, была половинчатой, так как коснулась лишь ходовой части и моторо-трансмиссионной группы (в доработанном варианте СУ-14 были применены КПП и главный фрикцион от танка Т-35), почти не затронув ее боевой части. С 5 апреля по 24 августа 1935 г. во время заводских испытаний модернизированный образец СУ-14 преодолел более 500 км в различных условиях, продемонстрировав неплохие ходовые качества. Однако вновь отмечались многочисленные недостатки. В частности, выяснилось, что через шаровые амбразуры, предназначенные для пулеметов ДТ, вести огонь невозможно, так же как невозможно быстро воспользоваться возимым боекомплектом (8 выстрелов), который находился под съемными крышками палубы, блокированными в походном положении телом орудия.
Используя опыт, полученный при работе над СУ-14, конструкторский отдел Опытного завода разработал чертежи для постройки эталонного образца самоходной установки СУ-14-1, который был изготовлен в начале 1936 г. Он имел улучшенную конструкцию КПП, главного фрикциона, тормозов и бортовых передач (ряд агрегатов заимствовались от танка Т-35); в стороны от кабины водителя были вынесены выхлопные трубы, усовершенствованы опорные сошники. Основное оружие машины осталось неизменным — 203-мм гаубица Б-4 обр. 1931 г. Боекомплект к пушке остался без изменений. Возимый боекомплект 8 выстрелов, как и на самоходной установке СУ-14, считался резервным, достаточным лишь для быстрого начала открытия огня до прибытия специального транспортера-зарядного ящика с боекомплектом 50-60 выстрелов. В качестве транспортера планировалось использовать быстроходный гусеничный трактор-тягач «Коминтерн» производства ХТЗ. В случае необходимости два таких трактора могли отбуксировать и самоходную установку. Боекомплект к пулеметам ДТ был уменьшен до 2196 патронов. Броневая защита осталась неизменной по сравнению с броневой защитой самоходной установки СУ-14, за исключением толщины фальшборта, величина которой была уменьшена с 10 до 6 мм. Броневые листы корпуса соединялись сваркой и заклепками. Машина получила форсированный до 680 л.с. двигатель М-17Т, который позволял «триплексу» массой 48 т развивать скорость до 31,5 км/ч. В ходовой части применили более толстые листы коренной рессоры и отказались от механизма выключения подвески на время стрельбы. Этот образец СУ-14-1 испытывался пробегом с апреля по сентябрь 1936 г. (пройдено около 800 км), а с 28 апреля по 29 ноября 1936 г. — многократной стрельбой на НИАПе.
В конце ноября 1936 г. для испытания пушечного варианта «триплекса» с Уралмашзавода и завода «Баррикады» были доставлены 152-мм длинноствольные орудия У-30 и БР-2. Перевооружение состоялось в конце 1936 г., а испытания машин, оснащенных пушками, состоялись в феврале 1937 г. и закончились успешно. Планом на 1937 г. предусматривалось изготовление установочной серии из пяти машин СУ-14-Бр-2 (со 152-мм орудием Бр-2), а с 1938 г. предполагалось наладить их серийный выпуск. К лету 1939 г. предусматривалось создание 280-мм самоходной мортиры СУ-14-Бр-5, но о гаубичном варианте СУ-14-Б-4 не вспоминали, так как создатель гаубицы Б-4 Магдесиев, начальник КБ завода «Большевик», сломался на допросах и сознался в своей вредительской деятельности. Правда, вскоре был арестован и руководитель работ по СУ-14 П.И. Сячинтов, и с этой интересной боевой машиной случилось то же, что и с орудием Б-4. Все работы по подготовке серийного производства САУ были остановлены, а два готовых образца были переданы на хранение военному складу №37 в Москве.

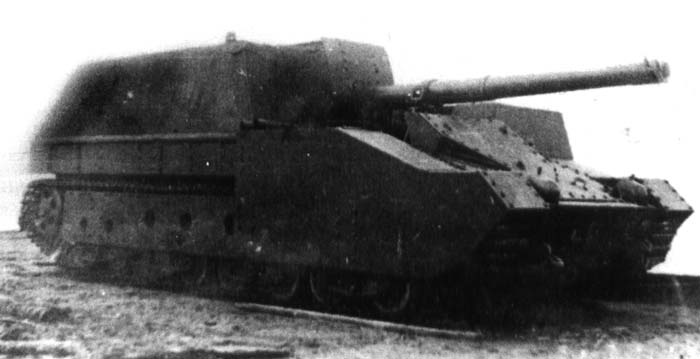

Вспомнили о них в декабре 1939 г. при штурме «линии Маннергейма». Красная Армия, столкнувшись с мощными современными укреплениями, остро ощутила потребность в бронированных артиллерийских установках крупных калибров. Постановлением Комитета Обороны СССР от 17 января 1940 г. «О спецзаданиях для нужд Действующей армии» заводу №185 имени С.М. Кирова (бывшему Опытному заводу Спецмаштреста) поручалось «отремонтировать и экранировать броневыми листами две СУ-14». Предполагалось, что экранированные самоходки смогут свободно подходить к финским дотам на 1,5 — 2 км и расстреливать их прямой наводкой. В конце января 1940 г. машины прибыли из Москвы на завод, но работа затянулась — броневые листы с Ижорского завода начали поступать только в конце февраля. Экранировка машин была завершена лишь к 20 марта, когда боевые действия уже закончились. Самоходки, получившие дополнительную броню толщиной 30-50 мм, стали весить 64 т. 27 марта машины прошли обкатку на маршруте протяженностью в 26 км. Отмечалось, что «на 3-4 передаче скорость не превышает 20-22 км/ч., при движении по целине двигатель работает напряженно, развороты происходят тяжело». Из-за сильной перегрузки на опытном образце СУ-14 резиновые бандажи опорных катков заменили металлическими.
В апреле 1940 года СУ-14 и СУ-14-Бр-2 проходили испытания на НИАПе, а в июле в составе группы танков капитана П.Ф.Лебедева — в Киевском Особом военном округе. В сентябре 1940 г. обе машины передали на хранение НИБТПолигону. Осенью 1941 г., во время обороны Москвы, обе СУ-14, вместе с еще одной опытной САУ Т-100-Y в составе «Отдельного тяжелого дивизиона особого назначения» использовались в районе ст. Кубинка для стрельбы с закрытых позиций по наступавшим немецким войскам. До сегодняшнего дня в Кубинке сохранилась бронированная СУ-14-1, вооруженная 152-мм пушкой Бр-2.
Тактико-технические характеристики самоходных установок СУ-14
