Пузырек с пропеллером

«Белл-47» в течение нескольких десятилетий пользовался большим успехом не только на американском, но и на международном рынке (за исключением «мира социализма»), а его производство продолжалось аж до 1973 года. За 37 лет было выпущено 5600 таких вертолетиков более чем в 30 модификациях, которые эксплуатировались в 46 странах в качестве учебных, почтовых, полицейских, патрульных, сельскохозяйственных, санитарно-спасательных (в этом случае по бокам кабины монтировались контейнеры для носилок), прогулочно-экскурсионных и курьерских машин. Естественно были и военные варианты с подвесными пулеметными и ракетными установками.

Более 1000 «Беллов-47» регулярно летают до сих пор, в то время как практически все их ровесники давно стоят в музеях и в лучшем случае совершают редкие демонстрационные полеты на авиашоу. В общем, удачный «пузырек» получился.

Технические характеристики

• Экипаж: 1 пилот
• Пассажировместимость: 1,2 или 3 пассажира (в зависимости от модификации), либо 2 раненых на носилках
• Длина: 12,56 м
• Длина фюзеляжа: 9,2 м
• Диаметр несущего винта: 10,71 м
• Диаметр рулевого винта: 1,73 м
• Высота: 2,794 м (до втулки несущего винта)
• Площадь, ометаемая несущим винтом: 89,65 м²
• Профиль крыла: NACA.0017 — корень, NACA.0011 — законцовка (лопасть несущего винта)
• База шасси: 2,286 м
• Колея шасси: 1,784 м
• Масса пустого: 701 кг
• Масса снаряжённого: 798 кг
• Нормальная взлётная масса: 963 кг (учебный вариант, 1 курсант)
• Максимальная взлётная масса: 1066 кг
• Объём топливных баков: 109,8 л
• Масса топлива во внутренних баках: 78,9 кг
• Силовая установка: 1 × поршневой Aircooled Motors O-335-5
• Мощность двигателей: 1 × 200 л.с.



Лётные характеристики

• Максимальная скорость:
  • у земли: 148 км/ч
  • на высоте 579 м: 152 км/ч
• Крейсерская скорость: 120 км/ч
• Практическая дальность: 194,5 км
• Продолжительность полёта: 1,9 ч
• Практический потолок: 3840 м
• Статический потолок: 457 м (вне влияния земли)
• Скороподъёмность: 5 м/с
• Вертикальная скороподъёмность: 1,73 м/с



  1






  2.Один из вертолетов, применявшихся американцами во время войны в Корее в качестве связной машины. Он оснащен опускаемыми колесами для перекатки по аэродрому.






  3.»Белл-47″ может перевозить трех человек, включая пилота. Машина на снимке оборудована грузовыми корзинами.






  4.Вертолет в окраске лесной пожарной охраны ФРГ.






  5.Сельскохозяйственная версия с распылителями и баками для химикатов.






  6.Морская модификация с надувным поплавковым шасси.






  7.Поздняя версия с полностью закрытым обшивкой фюзеляжем и хвостовой балкой.

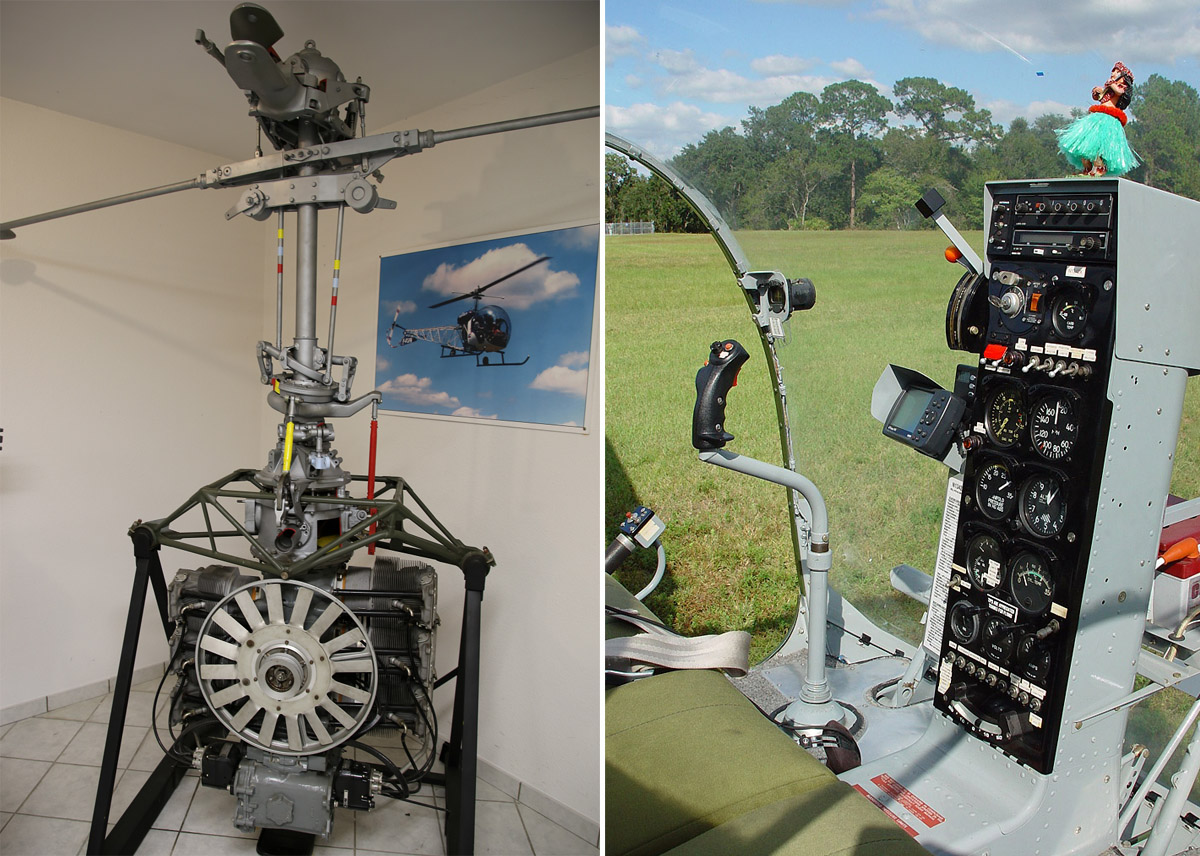

  8.Один из вариантов силовой установки с 200-сильным шестицилиндровым двигателем воздушного охлаждения и современная приборная колонка.




Автор: Вячеслав Кондратьев

Источник:https://vikond65.livejournal.com
