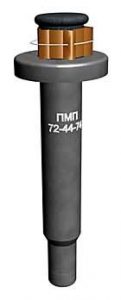

Мина противопехотная пулевая нажимного действия. Предназначена для выведения из строя личного состава противника. Поражение человеку наносится за счет ранения стопы при выстреле патрона типа ТТ в момент наступания ногой на нажимную крышку мины. Из-за особенностей строения стопы ноги человека (большое количество мелких и тонких костей) любое ее ранение является тяжелым. Вылетающая из ствола мины пуля в момент проникновения в стопу увлекает за собой в раневой канал загрязненные фрагменты подошвы обуви. Кроме того, в раневой канал проникают пороховые газы патрона, усиливая поражающее действие мины. Раненный этой миной самостоятельно передвигаться не может и нуждается в срочной госпитализации. От 35 до 45% пораженных впоследствии остаются инвалидами.

Мина может устанавливаться  в грунт, в снег  вручную.

Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет.

Как такового взрывателя мина не имеет, а имеет ударно-спусковой механизм, причем взведение боевой пружины  происходит  под воздействием давления ноги человека в момент наступания его на крышку мины.

Тактико-технические характеристики мины
Тип мины…………………………………………………………противопехотная пулевая
Корпус……………………………………………………………металл.
Масса………………………………………………………………145 гр.
Поражающий элемент…………………………………патрон ТТ.
Диаметр……………………………………………………………3.6 см.
Высота ……………………………………………………………12 см.
Диаметр датчика цели……………………………………2 см.
Чувствительность……………………………………………7 — 30 кг.
Температурный диапазон применения………-50 — +50 град.

Установка мины достаточно безопасна. Однако мина приводится в боевое положение немедленно после  снятия предохранительной скобы, так что работы по ее установке следует проводить внимательно и аккуратно.

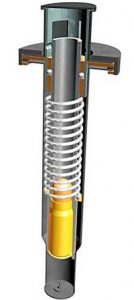

Процесс срабатывания мины складывается из следующих этапов:

Этап I. Мина в боевом положении. Все части в исходном положении.
Этап II. Жертва наступила на мину. Под давлением ноги жертвы втулка начинает опускаться вниз, сжимая боевую пружину.
Этап III. Втулка опустилась вниз до момента, когда кольцевая проточка на ней достигла уровня шариков. Шарики, на которые все время давил подпружиненный ствол, выкатываются в эту проточку. Связь муфты и ствола разорвана. Ствол свободен.
Этап IV. Ствол вместе с патроном под действием пружины стремительно пошел вниз и ударился капсюлем об ударник. Выстрел!
Этап V. Последний. Пуля, пройдя ствол, и пробив резину, попадает в ногу жертвы.

На рисунке показана установка мины в грунт (слева) и в снег (справа). Лунка в земле под установку мины пробивается ломом или специальным металлическим шаблоном. При установке мины в снег или мягкий болотистый грунт под накидную гайку следует подкладывать фанерный кружок с тем, чтобы при наступании стопы на датчик цели не произошло утапливание мины в снег (болото) вместо срабатывания. На рисунке справа кружок выделен красным цветом.

Мины упаковываются в ящики по 96 шт. (масса брутто 30 кг.)  окончательно снаряженными.
