Лобовая проекция американских танков М1 «Абрамс» последних модификаций практически неуязвима для подкалиберных снарядов российских/советских танков(более подробно об этом здесь) . Но, что касается осколочно-фугасных снарядов, то при их попадании в зазор между корпусом и башней не все так однозначно как может показаться на первый взгляд.

Хотя многие об этом читали, но документальных подтверждений мало. Во время войны в Персидском заливе описаны несколько случаев, когда выстрелы иракских танков не пробивали броню М1 «Абрамс», но при этом вызывали «вторичные повреждения» и выводили танк из строя.

Лобовая броня М1 «Абрамс» за счёт многослойной структуры хорошо держит удары. Создаётся впечатление — если её не пробивают обычные кумулятивные и бронебойные снаряды, то фугасному снаряду тут делать нечего. Верхняя лобовая деталь корпуса «Абрамса» имеет толщину 40-80 мм и находится под углом в 83 градуса к вертикали. Бронебойные оперенные подкалиберные снаряды (далее БОПС) дают рикошет если угол наклона брони к вертикали больше 78 градусов(при угле встречи меньше 78 градусов, БОПС «закусывает» броню и доворачивается к нормали).

Что если в стык между башней и корпусом попадет фугасный снаряд? Этим вопросом задалась группа энтузиастов «SY Simulations». Они взяли российский 125-мм фугасный снаряд 3ВОФ36 с 3,4 кг взрывчатки. Для упрощения расчетов в «SY Simulations» не стали учитывать осколки, а взяли только воздействие ударной волны. В качестве наполнителя для 3ВОФ36 был выбран гексоген. Поскольку точные чертежи танков «Абрамс» засекречены, то для расчетов использовалась доступная информация в которой указывалось, что верхний лист над местом водителя толщиной 1,5 дюйма (38 мм). Характеристики и структура брони были взяты из доступных источников. Для достоверности использованы работы физиков которые изучали распространение ударных волн в многослойных материалах.

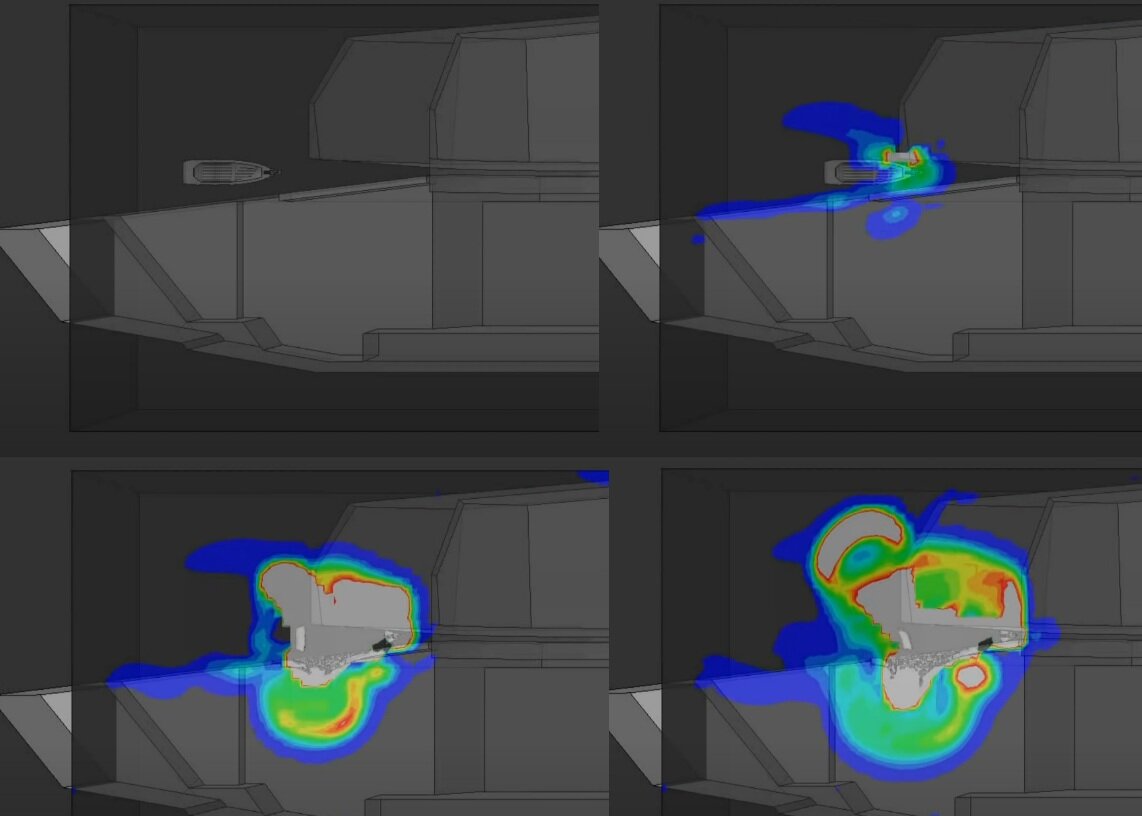

На первой компьютерной симуляции снаряд 3ВОФ36 ударяет в стык между корпусом и башней. Можно увидеть, что ударная волна продавливает броневой лист толщиной 1,5 дюйма (38 мм) и дальше распространяется внутрь корпуса. Зона избыточного давления почти не доходит до экипажа внутри башни, но вместе с осколками гарантирует гибель водителя танка.

Далее следует симуляция, которая показывает как под действием избыточного давления разрушается лист брони. Его сминает внутрь корпуса, от листа откалываются фрагменты которые, влетают внутрь танка. Светло-зелёные области — это давление, которое может вызвать травмы, а жёлто-красная область показывают места, где давление с 50% вероятностью вызывает гибель танкиста.

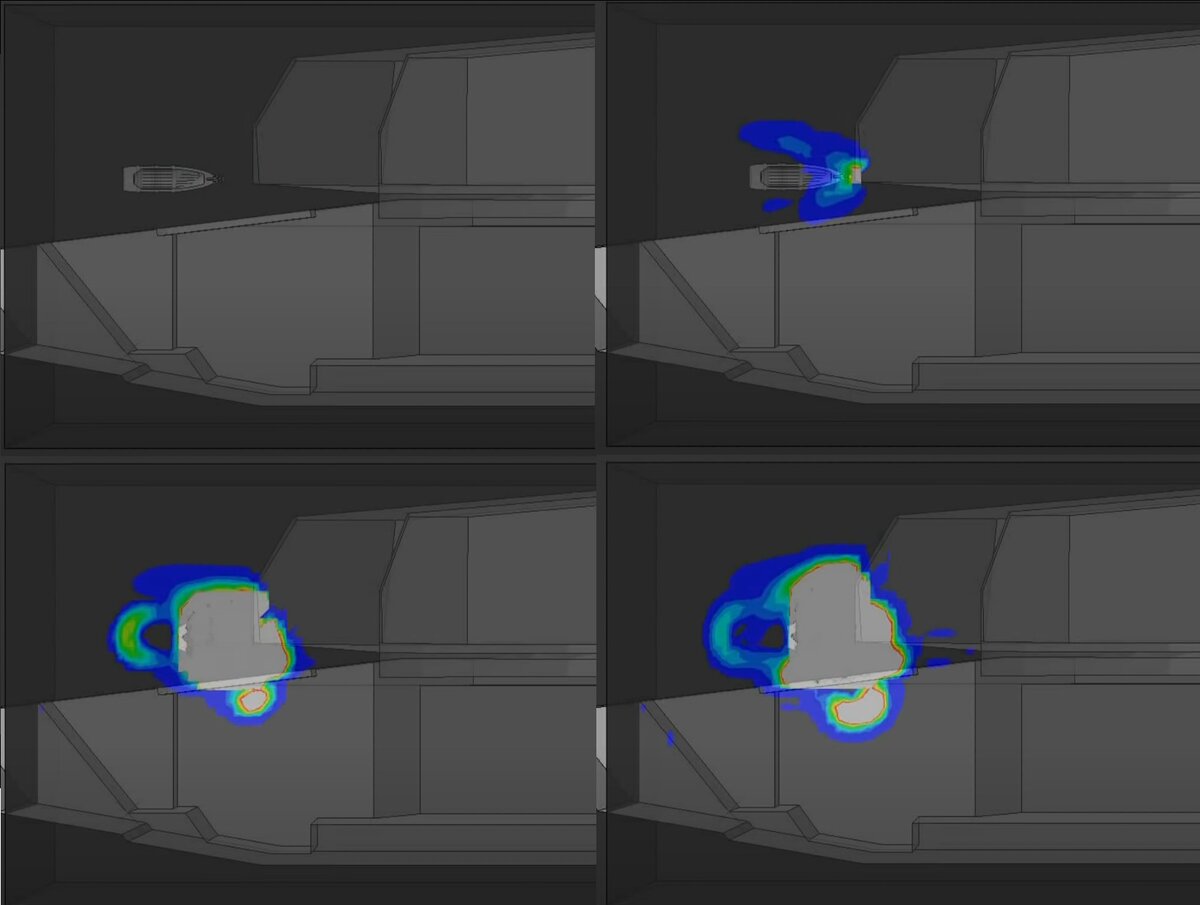

Что будет если фугасный снаряд влетит не точно в стык корпуса и башни, а чуть выше? Такой случай тоже попробовали просчитать, и запустить симуляцию, в которой снаряд детонирует об нижний край башни. Как видно из картинки, ударная волна фугасного 125-мм снаряда 3ВОФ36 с начинкой из гексогена все еще опасно для водителя танка.

Если же точку удара и детонации снаряда поднять еще выше, примерно до середины лобового листа башни, то тут уже картина меняется. Ударная волна рассеивается, и уже не может продавить верхний лист корпуса.

Американские танки «Абрамс» на службе уже много лет, и проходят множество модификаций, которые усиливают защиту и наращивают массу танка. Если у М1А1 1984 года выпуска лобовая броня башни по своей защите была эквивалентна 450 мм против БОПС, то у М1А2 SEPv2 она уже эквивалентна 960 мм брони. В то же время ни какого заметного усиления верхнего лобового листа и крыши башни. Возможно, внутри бронирование усилено, в т.ч. и за счёт «противоосколочного» подбоя.

Теперь несколько слов в защиту «Абрамса» : если вы посмотрите на фотографию выше то заметите, что щель между корпусом и башней довольно небольшая и попасть в это место, при условии, что танк двигается, почти нереально и подобное попадание будет скорее случайностью. Так же, если разработчики «Абрамса» все же решат, что верхняя лобовая деталь действительно уязвима против фугасных снарядов то им не составит большого труда наварить на нее стальную накладку толщиной всего в 20 мм после чего снаряд 3ВОФ36 уже не сможет её пробить.

Источник:https://zen.yandex.ru/bronetex
