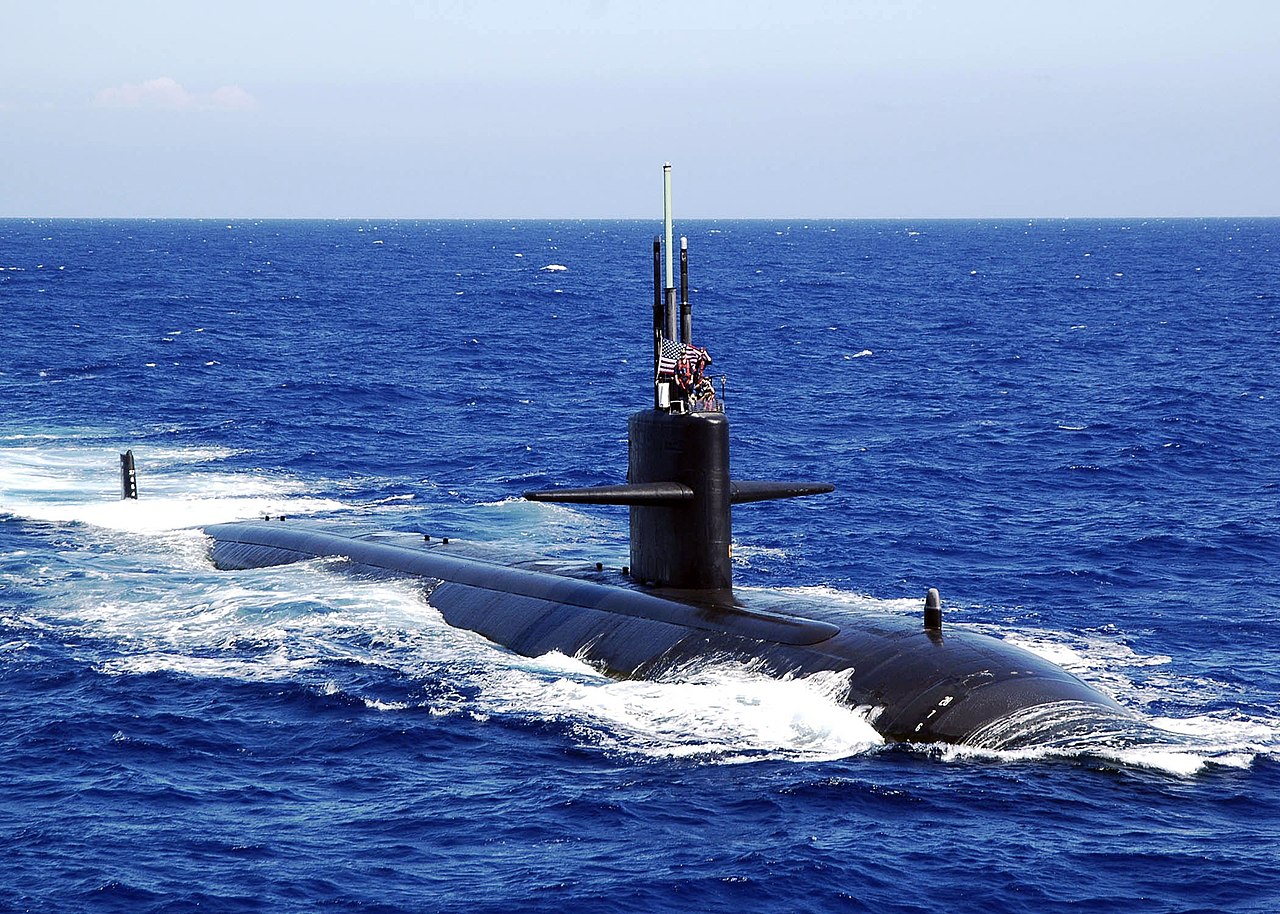

Архитектура подводных лодок редко терпит терпит случайности. Каждая линия корпуса, каждый люк и каждый управляющий элемент — результат многолетних расчетов, компромиссов и уникальной доктрины применения. Одним из самых наглядных и давно обсуждаемых внешних отличий между атомными подводными лодками ВМС США и ВМФ СССР/россии является расположение горизонтальных рулей глубины. У американских субмарин, таких как знаменитые типы «Лос-Анджелес» или «Вирджиния», эти рули неизменно располагаются на рубке. У советских/российских же проектов, от «Щук-Б» до новейших «Бореев», рули традиционно находятся в носовой части корпуса и часто являются складными. Как вы понимаете, это не просто дизайнерская прихоть, а отражение фундаментальных различий в инженерной философии, приоритетах скрытности и географических условиях службы.
Ключевым фактором, определившим американскую компоновку, является господство гидроакустики. ВМС США сделали ставку на техническое совершенство и превосходство акустических систем обнаружения над аналогичными системами потенциальным противником. Огромная сферическая антенна гидроакустической станции (ГАС), позволявшей «видеть» советские субмарины на гораздо большем расстоянии, занимали всю носовую часть корабля. Для инженеров было критически важно обеспечить максимальное пространство для этого «глаза» лодки и минимизировать любые посторонние источники шума или помех вблизи антенны.

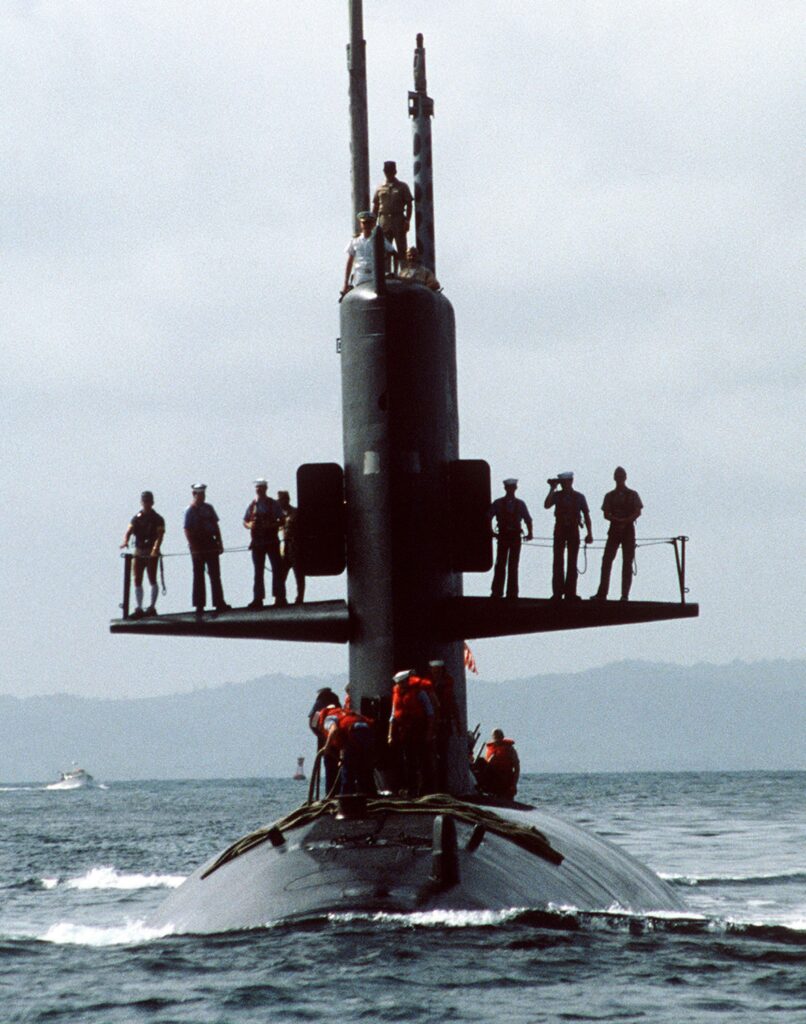

Механизмы управления рулями и турбулентность потока воды вокруг них создают акустический «шум». Перенос рулей на рубку, подальше от чувствительной антенны, стал логичным и бескомпромиссным решением. Кроме того, такое расположение имеет и операционные преимущества. Рули на рубке не требуют сложных механизмов складывания для безопасного маневрирования в тесных акваториях баз и портов, упрощая швартовку. С точки зрения гидродинамики, рули, расположенные ближе к центру плавучести, позволяют эффективно управлять глубиной погружения, не вызывая при этом резкого изменения продольного угла наклона (дифферента) лодки, что повышает комфорт экипажа и стабильность работы чувствительного оборудования.
Тем не менее, даже в американской конструкторской школе этот подход не является абсолютным догматом. Например, на стратегических атомных подводных лодках типа Ohio, несмотря на их внушительные размеры, конструкторы изначально разместили носовые горизонтальные рули на корпусе, а не на рубке. Это было обусловлено необходимостью оптимизации гидродинамики для достижения максимальной скрытности хода и обеспечения беспрепятственного всплытия в районах патрулирования( покрытый льдами Северный Ледовитый океан), хотя рули на них и не являются складными, как на российских аналогах. Этот пример доказывает, что выбор расположения рулей — это всегда ситуативный компромисс, а не идеологическая аксиома.
Советская и позднее российская инженерная школа пошла иным путем, исходя из собственных уникальных задач и географии. Главным приоритетом, помимо боевых задач, стала эксплуатация в суровых условиях Арктики. Российские АПЛ должны были уметь всплывать среди тяжелых паковых льдов, проламывая их корпусом и рубкой. Выступающие жестко закрепленные рули на рубке в таких условиях стали бы уязвимым элементом, который легко повредить при ледовом таране. Размещение рулей на корпусе, в носу, а главное — выполнение их убирающимися внутрь корпуса, решило эту проблему. В сложенном положении они не мешают всплытию и не создают риска повреждения. С точки зрения управляемости, рули в носу обеспечивают более мощное и быстрое создание дифферента, что может быть полезно для экстренного погружения или других интенсивных маневров. Хотя это и требует наличия сложных гидравлических или электрических систем складывания и фиксации.
Нельзя игнорировать и развитие технологий ГАС. Советские конструкторы также стремились к максимальной скрытности, но использовали другие архитектурные решения для размещения антенн, которые хоть и в ущерб дальности обнаружения позволяли сосуществовать с носовыми рулями. Компромисс между защищенностью рулей во льдах, маневренностью и требованиями к гидроакустике привел к доминированию «корпусной» схемы в советском/российском флоте.

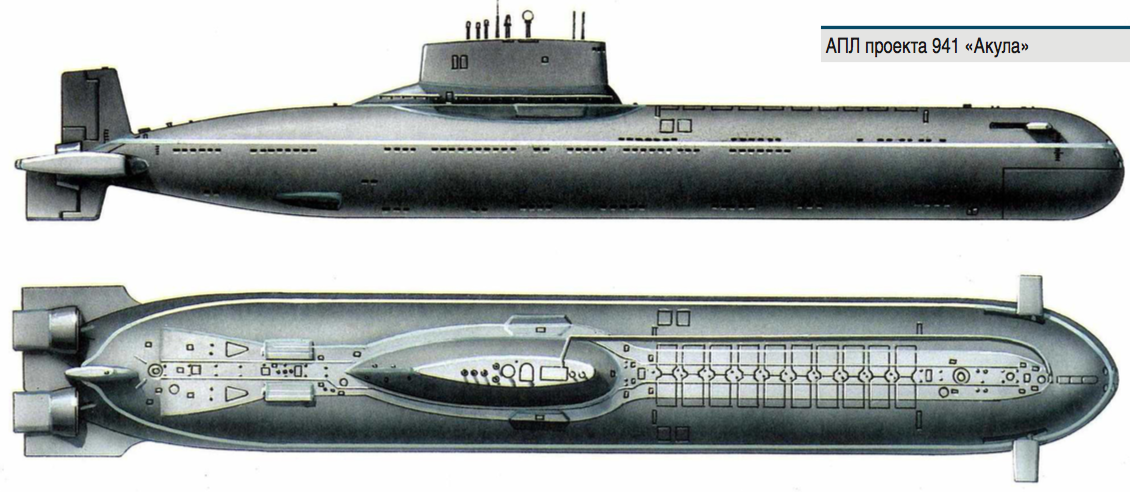

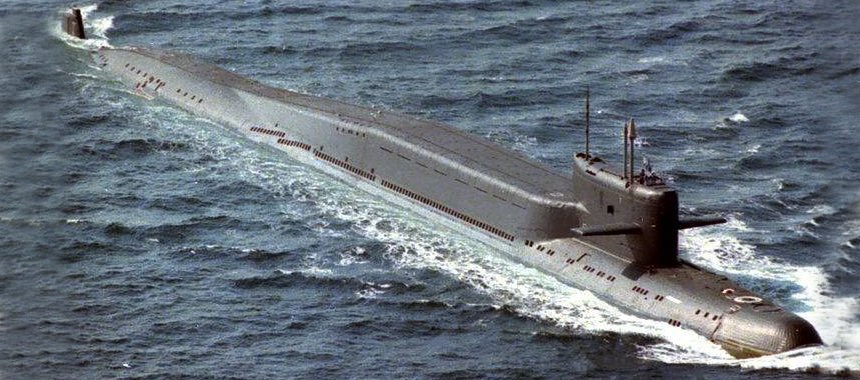

P.S. Стоит сказать, что у советских АПЛ в плане расположения рулей, как и у американских были исключения, это касалось самой массовой советской лодки-ракетоносца проекта 667. На ней советские инженеры расположили горизонтальные рули на «американский манер» — на рубке. Сделано это было для обеспечения максимально стабильного и точного положение на заданной глубине во время подготовки и залпового запуска баллистических ракет. Рули на рубке, расположенные близко к центру плавучести, лучше справляются с этой задачей, минимизируя крен и дифферент при резком изменении балансировки лодки. К тому же лодки проекта 667 изначально проектировались для патрулирования в открытых водах мирового океана, а не для операций в тяжелых ледовых условиях Арктики (в отличие от огромных лодок проекта 941 «Акула», которые имели носовые рули и были «ледоходными»)
