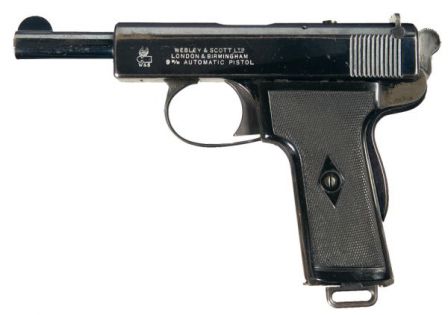

Пистолет Webley & Scott M 1909

В 1908 году конструкторы фирмы «Webley & Scott Ltd», чтобы удовлетворить спрос гражданских покупателей, приступили к разработке пистолета «международного» калибра. В 1909 году новый пистолет с обозначением «Webley & Scott Model 1909» поступил на рынок. Он был разработан для использования длинного патрона Браунинга калибра 9 мм — 9 mm Browning Long, который пользовался успехом во многих странах мира того времени.

Пистолет Webley & Scott M 1909 представлял собой модификацию модели 1906 года этой же фирмы — Webley & Scott M 1906. Он был аналогичной конструкции, но имел ряд отличий. Основное его отличие заключалось в замене неавтоматического предохранителя автоматическим. Также из-за внесенных изменений и использования более мощного патрона масса и габариты пистолета были значительно увеличены.

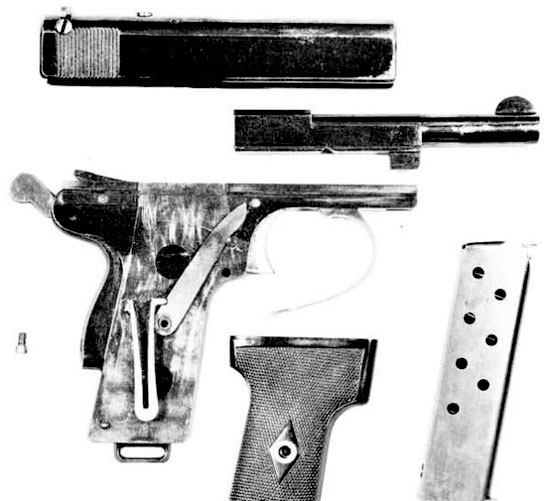

Автоматика пистолета Webley & Scott M 1909 работает на основе свободного затвора. Запирание осуществляется массой кожуха-затвора и возвратной пружиной. V-образная возвратная пружина расположена под правой щечкой рукоятки, и связана с затвором при помощи качающегося рычага.

Сцепление ствола и затвора осуществляется посредством прилива в верхней части ствола, входящего в паз в переднем отсеке затвора-кожуха.

Ствол удерживается с помощью выступа сверху спусковой скобы, которая при разборке оружия оттягивается вперед.

Расположенная в верхней части рамки затворная задвижка одновременно является и отражателем. После израсходования всех патронов в магазине или при снятом магазине она останавливает кожух-затвор в заднем положении. Для выключения затворной задержки необходимо нажать на выключатель, расположенный на кожухе-затворе сзади выбрасывателя.

Ударно-спусковой механизм куркового типа с открытым курком, одинарного действия (несамовзводный).

Пистолет снабжен автоматическим рамочным предохранителем, рычаг которого расположен в тыльной части рукоятки. Этот предохранитель выключается автоматически, как только стрелок охватывает рукоятку, сжимая ее и вдавливая тем самым рычаг.

Питание оружия боеприпасами осуществляется из отъемного коробчатого магазина с однорядным расположением 8 патронов. Защелка магазина расположена в нижней части рукоятки.

Прицельные приспособления состоят из мушки, выполненной как часть ствола и целика, закрепленного в пазе кожуха-затвора с возможностью внесения боковых поправок.

Щечки рукоятки — эбонитовые с мелкой насечкой.

В нижней части рукоятки с левой стороны рамки пистолета имеется антабка для пистолетного ремня.

Пистолет Webley & Scott M 1909 продавался достаточно хорошо. А в 1920 году фирмой «Webley & Scott Ltd» на его базе была создана модель Webley & Scott M 1920, принятая на вооружение полиции Южной Африки.
