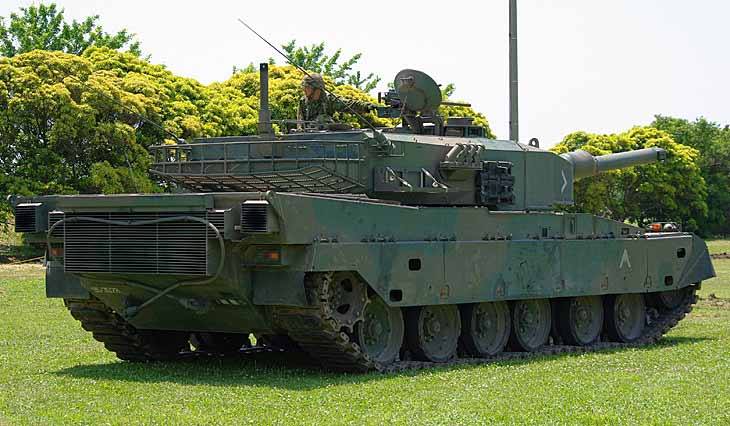

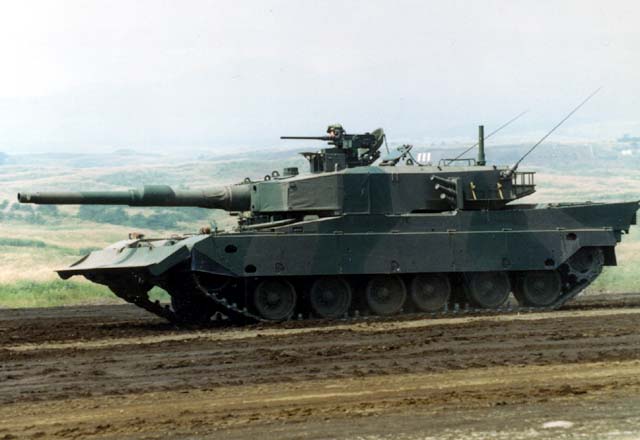

Основной боевой танк сил самообороны Японии Tип 90, разрабатывался с 1976 года, для замены танков Type 61 и Type 74. Главным разработчиком и производителем является фирма «Мицубиси».
Танк Tип 90 имеет классическую компоновку, с размещением отделения управления в лобовой части, боевого отделения — посередине и моторно-трансмиссионного отделения — в кормовой части. В отличие от подавляющего большинства западных основных боевых танков, на Tип 90 установлен автомат заряжания, что позволило сократить его экипаж до трех человек — механика-водителя, наводчика и командира. Механик-водитель размещается слева. Командир танка размещается в башне справа, а наводчик — слева, у каждого из них есть отдельный люк для посадки / высадки.
Корпус и башня танка Тип 90 сварные. Броневая защита танка дифференцирована. Броня в лобовой части корпуса и башни многослойная, комбинированная. Защита бортов корпуса и башни может быть усилена за счет съемных модулей с разнесенным бронированием.

Основным вооружением танка Тип 90 является лицензионная 120-мм гладкоствольная пушка Рейнметалл, имеющий длину ствола 44 калибров и снабжена автоматом заряжания. Пушка оснащена эжектором пороховых газов, термокожухом и стабилизирована в двух плоскостях. Боекомплект пушки составляет 45 выстрелов, из них 20 размещены в автомате заряжания.
Автоматизированная боеукладка располагается в развитой нише башни. В момент заряжания пушка должна быть установлена ​​в горизонтальном положении по крыше башни, соответствует нулевому углу возвышения. Экипаж танка отделен от боекомплекта бронированной перегородкой, а в крыше ниши башни является вышибные панели.
Система управления огнем танка Тип 90 обеспечивает автоматическое сопровождение и круглосуточное поражения целей с ходу.
В состав системы управления огнем, разработанной фирмой «Мицубиси», входят лазерный дальномер, стабилизированные в одной плоскости приборы наблюдения и наведения наводчика, стабилизированные в двух плоскостях панорамные приборы наблюдения и наведения командира, тепловизора, цифровой баллистический вычислитель, система автоматического слежения за цель и комплект датчиков ветра.

Электронный баллистический вычислитель автоматически учитывает поправки на скорость цели, боковой ветер, дальность до цели, крен оси цапф пушки, температуру воздуха и атмосферное давление, собственную скорость танка и износ канала ствола. Вручную в него вводятся поправки на температуру заряда и тип выстрела. Контроль функционирования системы управления огнем осуществляется автоматической встроенной системой.
В качестве вспомогательного и дополнительного вооружения на танке Тип 90 установлены 7,62-мм спаренный с пушкой пулемет, 12,7-мм зенитный пулемет М2НВ на крыше башни, а также шесть дымовых гранатометов. Управлять вспомогательным вооружением могут оба члена экипажа, находящихся в башне танка. Однако система управления огнем отдает приоритет командам командира. Пушка стабилизирована в двух плоскостях, наведение на цель осуществляется с помощью электрических приводов. Систему управления огнем (СУО) дополняет система предупреждения об облучении танка лазерным лучом противотанковых систем поражения бронетехники.

Танк Тип 90 оснащен системой постановки дымовых (аэрозольных) завес для противодействия управляемым ракетам с тепловым самонаведением или полуавтоматическим наведением по лучу лазера, а также препятствует работе лазерных дальномеров противника.
На танке Тип 90 установлен двухтактный 10-цилиндровый V-образный дизель жидкостного охлаждения с турбонаддувом, развивающий мощность 1500 л. с при 2400 об / мин, гидромеханическая трансмиссия сблокирована с гидротрансформатором и планетарной коробкой передач.
Благодаря замкнутой гидравлической системы с центральным насосом можно регулировать угол наклона танка в продольной плоскости, расширяет возможности по наведению орудия на цель а также позволяет изменять величину клиренса в диапазоне от 200 мм до 600 мм ..
Подвеска танка Тип 90 является гибридной: в ее состав входят и гидропневматические сервомоторы, и торсионные валы. Гидропневматические сервомоторы монтируются на двух передних и двух последних опорных катках с каждого борта.

В состав ходовой части танка входят шесть опорных катков и три поддерживающих ролика на борт, ведущие колеса заднего, а направляющие — переднего расположения. По некоторым данным для танка Тип 90 разработаны два типа гусениц, которые должны использоваться в зависимости от условий эксплуатации танка.

Масса трансмиссии не превышает 1900 кг, в сумме с массой двигателя составляет 4500 кг, что соответствует мировым стандартам. Всего японской военной промышленностью было выпущено около 280 танков данного типа. Есть данные о сворачивании производства танка, в том числе и из-за его дороговизны — 800000000 йен (примерно 8000000 долларов), высвобожденные средства Япония планирует вложить в системы противоракетной обороны страны.
По состоянию на 2012 год производство танков Тип 90 завершено и на вооружение сил самообороны Японии начал поступать более современный и дешевый в производстве ОБТ Тип 10.

Тактико-технические характеристики танка Тип 90:
Длина с пушкой вперед, мм: 9755;
Ширина корпуса, мм: 3430;
Высота, мм: 2340;
Клиренс, мм: 450 (от 200 до 600)
Тип брони: модульная композитная, противоснарядная;
Вооружение: 120-мм гладкоствольная пушка Rheinmetall L44, 1 х 12,7-мм пулемет М2, 1 х 7,62-мм пулемет Type 74;
Двигатель: 10ZG — двухтактный, 10-цилиндровый, V-образный, дизель, жидкостного охлаждения с турбонаддувом;
Мощность двигателя, л. с. 1500;
Скорость по шоссе, км / ч: 70;
Запас хода по шоссе, км: 300;
Потребляемая мощность, л. с. / Т: 29,9;
Преграды, м: стенка — 1,0, ров — 2,7, брод — 2,0

Основний бойовий танк сил самооборони Японії Tип 90

Основний бойовий танк сил самооборони Японії Tип 90, розроблявся з 1976 року, для заміни танків Type 61 і Type 74. Головним розробником і виробником є ​​фірма «Міцубісі».
Танк Tип 90 має класичне компонування, з розміщенням відділення управління в лобовій частині, бойового відділення — посередині і моторно-трансмісійного відділення — в кормовій частині. На відміну від переважної більшості західних основних бойових танків, на Tип 90 встановлений автомат заряджання, що дозволило скоротити його екіпаж до трьох чоловік — механіка-водія, навідника і командира. Механік-водій розміщується зліва. Командир танка розміщується у баштi праворуч, а навідник — зліва, у кожного з них є окремий люк для посадки / висадки.
Корпус і башта танка Тип 90 зварні. Броньовий захист танка диференційована. Броня в лобовій частині корпусу і башти багатошарова, комбінована. Захист бортів корпусу та башти може бути посилен за рахунок знімних модулів з рознесеним бронюванням.

Основним озброєнням танка Тип 90 є ліцензійна 120-мм гладкоствольна гармата Рейнметалл, що має довжину ствола 44 калібрів і забезпечена автоматом заряджання. Гармата оснащена ежектором порохових газів, термокожухом і стабілізована у двох площинах. Боєкомплект гармати становить 45 пострілів, з них 20 розміщені в автоматі заряджання.
Автоматизована боеукладка розташовується в розвиненою ніші башти. У момент заряджання гармата повинна бути встановлена в горизонтальному положенні щодо даху башти, що відповідає нульовому куту піднесення. Екіпаж танка відділений від боєкомплекту броньованою перегородкою, а в даху ніші башти є вишибние панелі.
Система управління вогнем танка Тип 90 забезпечує автоматичне супровід і цілодобове ураження цілей з ходу.
До складу системи управління вогнем, розробленої фірмою «Міцубісі», входять лазерний далекомір, стабілізовані в одній площині прилади спостереження і наведення навідника, стабілізовані в двох площинах панорамні прилади спостереження і наведення командира, тепловізора, цифровий балістичний обчислювач, система автоматичного спостереження за цілью та комплект датчиків вітру.

Електронний балістичний обчислювач автоматично враховує поправки на швидкість цілі, бічний вітер, дальність до цілі, крен осі цапф гармати, температуру повітря і атмосферний тиск, власну швидкість танка і знос каналу ствола. Вручну в нього вводяться поправки на температуру заряду і тип пострілу. Контроль функціонування системи управління вогнем здійснюється автоматичною вбудованою системою.
В якості допоміжного і додаткового озброєння на танку Тип 90 встановлені 7,62-мм спарений з гарматою кулемет, 12,7-мм зенітний кулемет М2НВ на даху башти, а також шість димових гранатометів. Управляти допоміжним озброєнням можуть обидва члени екіпажу, що знаходяться в башті танка. Однак система управління вогнем віддає пріоритет командам командира. Гармата стабілізована у двох площинах, наведення на ціль здійснюється за допомогою  електричних приводів. Систему управління вогнем (СУО) доповнює система попередження про опромінення танка лазерним променем протитанкових систем ураження бронетехніки.

Танк Тип 90 оснащений системою постановки димових (аерозольних) завіс для протидії керованим ракетам з лазерним самонаведенням або напівавтоматичним наведенням по променю лазера, а також перешкоджає роботі лазерних далекомірів супротивника.
На танку Тип 90 встановлений двотактний 10-циліндровий V-образний дизель рідинного охолодження з турбонаддувом, що розвиває потужність 1500 л. с при 2400 об / хв, гідромеханічна трансмісія  зблокована з гидротрансформатором і планетарною коробкою передач.
Завдяки замкнутої гідравлічної системи з центральним насосом можна регулювати кут нахилу танка в поздовжній площині, що розширює можливості по наведенню гармати на ціль а також дозволяє змінювати величину кліренсу в діапазоні від 200 мм до 600 мм..
Підвіска танка Тип 90 є гібридною: до її складу входять і гідропневматичні сервомотори, і торсіонні вали. Гідропневматичні сервомотори монтуються на двох передніх і двох останніх опорних катках з кожного борту.

До складу ходової частини танка входять шість  опорних катків і три підтримувальні ролики на борт, ведучі колеса заднього, а направляючі — переднього розташування. За деякими даними для танка Тип 90 розроблені два типи гусениць, які повинні використовуватися в залежності від умов експлуатації танка.

Маса трансмісії не перевищує 1900 кг, в сумі з масою двигуна дорівнює 4500 кг, що відповідає світовим стандартам. Всього японської військової промисловістю було випущено близько 280 танків даного типу. Є дані про згортання виробництва танка, в тому числі і з-за його дорожнечу — 800 мільйонів йен (приблизно 8 мільйонів доларів) , вивільнені кошти Японія планує вкласти в системи протиракетної оборони країни.
Станом на 2012 рік виробництво танків Тип 90 завершено і на озброєння сил самооборони Японії почав надходити більш сучасний і дешевий у виробництві Тип 10.

Тактико-технічні характеристики танка Тип 90:
Довжина з гарматою вперед, мм: 9755;
Ширина корпусу, мм: 3430;
Висота, мм: 2340;
Кліренс, мм: 450 (від 200 до 600);
Тип броні: модульна композитна, противоснарядная;
Озброєння: 120-мм гладкоствольна гармата Rheinmetall L44, 1 х 12,7-мм кулемет М2, 1 х 7,62-мм кулемет Type 74;
Двигун: 10ZG — двотактний, 10-циліндровий, V-подібний, дизель, рідинного охолодження з турбонаддувом;
Потужність двигуна, л. з .: 1500;
Швидкість по шосе, км / год: 70;
Запас ходу по шосе, км: 300;
Питома потужність, л. с. / т: 29,9;
Долає перешкоди, м: стінка — 1,0, рів — 2,7, брід — 2,0
