Ярким примером тупика в послевоенных разработках чехословацких пистолетов-пулеметов стали прототипы ZK 471 и вариант для десанта со складным прикладом ZK 473, которые были созданы в конструкторском бюро «Zbrojovky Brno» в 1947 году инженером Йозефом Коуцки. Основная идея компоновки заключалась в том, чтобы магазин располагался как можно ближе к центру тяжести оружия. Как известно, при стрельбе центр тяжести оружия меняется с уменьшением количества патронов в магазине, что в определенной степени влияет на его поведение в руках стрелка …

Похоже, что переключение рычага регулирует буфер внутри оружия, который в свою очередь регулирует темп стрельбы. Единственная реальный предохранитель, который имеется на оружии, это небольшая выемка, за которую рукоятка заряжания может зацепиться при взведении, что роднило его с немецкими пистолетами-пулеметами MP.40, с той разницей, что затвор фиксировался в заднем положении, как в советских пистолетах-пулеметах ППШ-41. Оружие имеет двухступенчатый спусковой крючок, позволяющий использовать выбор режимов огня : при небольшом нажатии ведётся огонь одиночными, при полном нажатии – очередями.

Явными недостатками этой конструкции Коуцки были сложная, ненадежная система подачи патронов и большой вес оружия. Пехотный вариант пистолета-пулемета ZK 471 весил 4220 граммов с пустым магазином, что казалось совершенно несоразмерным по сравнению с другими конструкциями под патрон 9-мм Para.

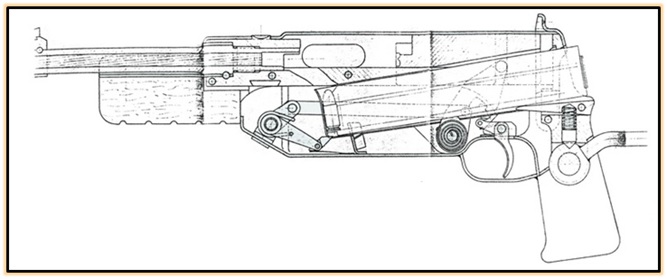

Очень нетрадиционное оружие, даже по современным меркам, ZK 471 представляет собой пистолет-пулемет со свободным затвором и нестандартной компоновкой, несмотря на довольно нормальный внешний вид. Оружие имеет уникальную компоновку и систему подачи патронов : магазин вставляется в оружие по диагонали с тыльной стороны ствольной коробки. У оружия есть большой переключатель на левой стороне оружия – он работает как регулятор скорострельности, если можно так сказать.

Вариант для десанта комплектовался откидным плечевым упором. Единственный изготовленный образец отличался габаритами от пехотной конструкции. Складной плечевой упор имел возможность поворота в вертикальной плоскости. В отличие от пехотного варианта, где защелка магазина располагалась внизу казенной части, у десантного варианта не было отдельной защелки магазина. Магазин закреплялся в корпусе упругой пластиной, которая толкала его вверх, а на передней стенке магазина был припаян выступ, который защелкивался на краю горловины магазина. Для его извлечения необходимо было прижать магазин вниз и одновременно вытащить его из направляющей в ствольной коробке. Десантный вариант имел длину ствола 198 мм, общую длину с разложенным плечевым упором — 689 мм, в сложенном виде — 435 мм, а его вес был меньше, чем у пехотного, но все же довольно высокий: он весил 3860 грамм с пустым магазином.

ТТХ (пехотный вариант) :

патрон — 9-мм Para,
общая длина – 785 мм,
длина ствола – 288 мм,
вес с пустым магазином – 4220 грамм,
ёмкость магазина – 30 патронов,
скорострельность – 650 выстрелов в минуту.
