В начале семидесятых годов бойцы Советской армии получили новое оружие – реактивную противотанковую гранату РПГ-18 «Муха». Это оружие позволяло бороться с бронетехникой противника на дальности до 200 метров, что значительно улучшило боевые возможности пехоты. До появления «Мухи» радиус действия имевшихся гранат был ограничен парой десятков метров. Единственным оружием солдата, пригодным для борьбы с бронетехникой, в течение некоторого времени оставалась ручная кумулятивная граната РКГ-3.

Во время Второй мировой войны красноармейцы активно использовали противотанковые гранаты РПГ-43 и РПГ-6. В конце сороковых годов конструкторы ГСКБ-47 (ныне НПО «Базальт») создали новую гранату для борьбы с бронетехникой – РКГ-3. Этот боеприпас был принят на вооружение в 1950 году и предназначался для поражения танков и легкой бронетехники при помощи кумулятивного заряда. Для повышения боевой эффективности в конструкции гранаты были применены несколько интересных технических решений.

Граната РКГ-3 имела общую длину 362 мм и в снаряженном состоянии весила 1,07 кг. РКГ-3 была немного легче предыдущих боеприпасов аналогичного назначения, что позволяло тренированному солдату бросать ее на расстояние до 18-20 метров. В связи со сравнительно малой дальностью броска требовалось применять кумулятивную гранату только из укрытия.

Конструкция гранаты РКГ-3 разделялась на четыре основных агрегата: корпус, рукоятка, разрывной заряд и запал. Корпус гранаты фактически являлся ее боевой частью и оснащался зарядом взрывчатого вещества. 567-граммовый заряд(сплав тротила с гексогеном) имел кумулятивную выемку с тонкой металлической облицовкой. Головная часть корпуса была оставлена полой: при попадании в цель она отвечала за формирование кумулятивной струи на необходимом расстоянии от преграды. В донной части корпуса имелась полость для установки запала и резьба для крепления рукоятки. Запал гранаты представлял собой гильзу с капсюлем и зарядом взрывчатого вещества, инициирующим подрыв основного заряда.

В рукоятке гранаты РКГ-3 были размещены механизмы, отвечавшие за подрыв основного заряда и поражение цели. На цилиндрическом корпусе рукоятки была предусмотрена подвижная подпружиненная муфта с резьбой для соединения с корпусом гранаты. Кроме того, на внешней поверхности корпуса имелась откидная планка. Через отверстия в рукоятке наружу выводилась предохранительная чека с кольцом. Внутри рукоятки находились ударный механизм, предохранительное устройство и стабилизатор. Рукоятка гранаты выполнялась герметичной во избежание повреждения влагой внутренних агрегатов.

Ударный механизм состоял из цилиндрического корпуса с коническим верхним торцом, боевой и контрпредохранительной пружины, блока ударника и инерционного груза в виде металлического шарика со сквозным отверстием. При попадании в цель груз должен был сжать контрпредохранительную пружину, после чего ударник с боевой пружиной сдвигались к капсюлю. При перемещении блока ударника в крайнее переднее положение два шарика входили в пазы корпуса механизма и освобождали ударник. Под действием боевой пружины ударник бил по капсюлю запала.

В хвостовой части рукоятки располагался стабилизатор. Основной его элемент – текстильный парашют характерной вытянутой формы, соединенный с пружинящим каркасом. В определенный момент полета гранаты подпружиненный стержень должен был выбрасывать стабилизатор, после чего он раскрывался и граната могла завершить полет к цели головной частью вперед.

Во избежание несчастных случаев граната РКГ-3 получила сразу четыре предохранителя. Первый – чека с кольцом. При подготовке гранаты к использованию чека блокировала перемещение подвижной муфты и планки и, как следствие, дальнейшую работу механизмов. Механизмы второго предохранителя располагались в хвостовой части рукоятки и защищали от взрыва гранаты при случайном падении. Инерционный механизм из подвижной муфты и нескольких шариков не позволяли сработать ударному механизму до того, как боец сделает замах и бросит гранату к цели. Отключаясь, этот предохранитель инициировал отделение откидной планки и донной крышки рукоятки. После сброса крышки из рукоятки выбрасывался стабилизатор.

Третий предохранитель отключался после раскрытия стабилизатора и защищал бойца от подрыва гранаты при столкновении с препятствиями на первых этапах полета. Рывок стабилизатора сдвигал с места специальный подпружиненный стержень, удерживавшийся на месте шариками и пружиной.

Функции четвертого и последнего предохранителя выполняла контрпредохранительная пружина ударного механизма. В полете она удерживала инерционный груз и ударник в крайнем заднем положении. При попадании в цель срабатывал инерционный ударный механизм и происходил подрыв кумулятивного заряда.

Готовясь к атаке вражеской техники, солдат должен был открутить рукоятку гранаты, вставить в корпус запал и вернуть рукоятку на место. Далее следовало выдернуть чеку, сделать замах и бросить гранату к цели. Применять РКГ-3 разрешалось только из укрытий. Сразу после того, как боец отпускал гранату, рукоятка под действием пружины сдвигалась к корпусу, освобождала откидную планку и донную крышку. Происходил выброс стабилизатора и отключение третьего предохранителя.

Под действием набегающего потока воздуха стабилизатор ориентировал гранату правильным образом, благодаря чему боеприпас ударялся о цель именно дном гранаты. Кумулятивная струя основного заряда гранаты РКГ-3 могла пробить до 150 мм гомогенной брони при угле встречи до 30° к нормали. Имевшийся кумулятивный заряд позволял надежно поражать существовавшие в то время танки в борт, корму, крышу корпуса и башни.

Ввиду отсутствия альтернатив этот боеприпас достаточно быстро вытеснил противотанковые гранаты предыдущих моделей. С завода-изготовителя корпуса гранат РКГ-3, рукоятки и запалы поставлялись в деревянных ящиках, причем различные агрегаты боеприпасов упаковывались в отдельные металлические коробки. Солдатам требовалось раскрыть коробки и соединить корпус гранаты с рукояткой. Гранаты РКГ-3 переносились в гранатных сумках по две штуки. Запалы требовалось носить отдельно, в кармане сумки, предварительно завернув в бумагу или ветошь.

Немного позже были созданы две модификации гранаты – РКГ-3Е и РКГ-3ЕМ. Конструкция этих боеприпасов осталась прежней, изменения коснулись только кумулятивного заряда и технологий производства. Обе новые гранаты получили медную облицовку кумулятивной воронки. Кроме того, разработчики обновленных гранат изменили форму воронки. Благодаря доработкам граната РКГ-3Е могла пробить до 170 мм гомогенной брони, РКГ-3ЕМ – до 220 мм.

Для обучения личного состава была разработана учебно-имитационная граната УПГ-8. Она имела такой же вес и габариты, как боевая граната, но отличалась внутренними механизмами. Вместо кумулятивного заряда корпус УПГ-8 оснастили стволиком для имитационного запала и весовым имитатором взрывчатого вещества. В стволик помещался имитационный запал, состоявший из гильзы, капсюля-воспламенителя, пыжей и заряда дымного пороха. Рукоятка учебно-имитационной гранаты не отличалась от соответствующего агрегата боеприпаса РКГ-3.

Ручные кумулятивные гранаты РКГ-3 использовались в Советской армии до появления реактивной системы РПГ-18, после чего постепенно вышли из обращения. Гранаты советского производства поставлялись некоторым дружественным странам. Югославия освоила лицензионное производство боеприпасов советской разработки под собственным индексом М79. Эти боеприпасы активно использовались в ходе Югославских войн. В ходе этих вооруженных конфликтов граната РКГ-3/М79 показала свои возможности и зарекомендовала себя как надежное и в достаточной мере эффективное противотанковое средство. В то же время, кумулятивные гранаты могли применяться только при боях в городе и засадах в горах, чему способствовали малые дистанции, достаточные для броска. В начале 2000-х годов гранаты типа РКГ-3 стали излюбленным оружием террористов. Относительно небольшие размеры гранаты позволяли, не вызывая подозрения, подойти на близкое расстояние к объекту атаки, а ее высокая бронепробиваемость почти не оставляла шансов выжить тем кто находился БТРе или БМП.

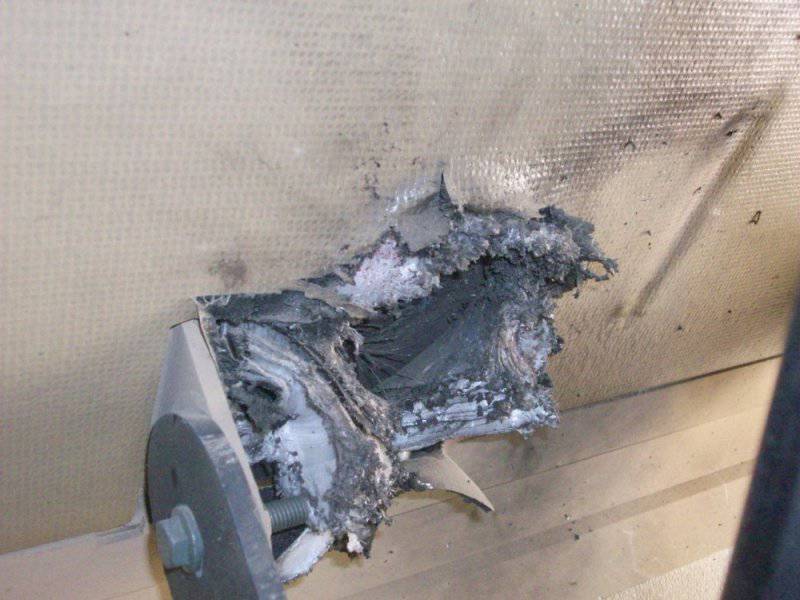

На фотографиях ниже показан результат попадания гранаты РКГ-3 в американский БТР:

Источники:

https://topwar.ru/
https://anaga.ru/
http://spec-naz.org/
http://gunsite.narod.ru/
http://nastavleniya.ru/
http://army.lv/
Автор: Рябов Кирилл
