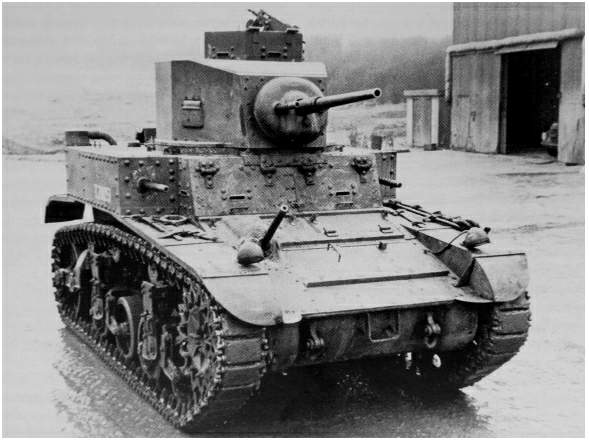

В начале 1970-х годов компания «Бернардини» (Bernardini) в Сан Пауло переделала два американских танка М3А1 «Стюарт» (Stuart), выпущенных еще до Второй мировой войны, в легкие танки для бразильской армии.
Суть переделки состояла в изменении конструкции передней части броневой защиты корпуса, и применении для этого новой катаной брони бразильского производства. Замене бензинового звездообразного 7-цилиндрового двигателя на 6-цилиндровый дизель мощностью 206 кВт (280 л.с.) фирмы «Сааб-Сканиа» (Saab-Scania), использовании новой подвески и новой башни с 90-мм французской пушкой DEFA D-921А (орудие, что и на колёсном французском «Панаре» АМЛ-90) и новой системой управления огнем, разработанной компанией DF Vasconcelos. При этом была сохранена общая компоновка машин, особенностью которой является расположение силовой установки в корме, а трансмиссии в передней части корпуса. Между собой они соединяются карданным валом.

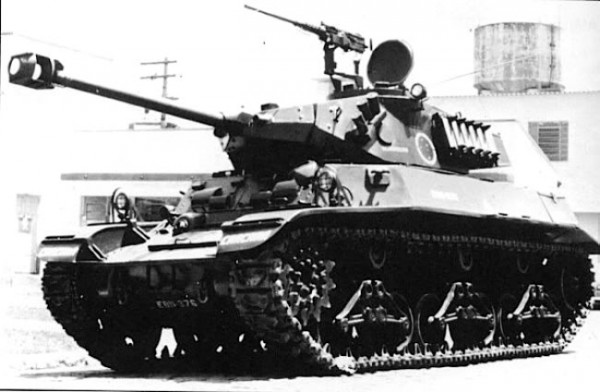

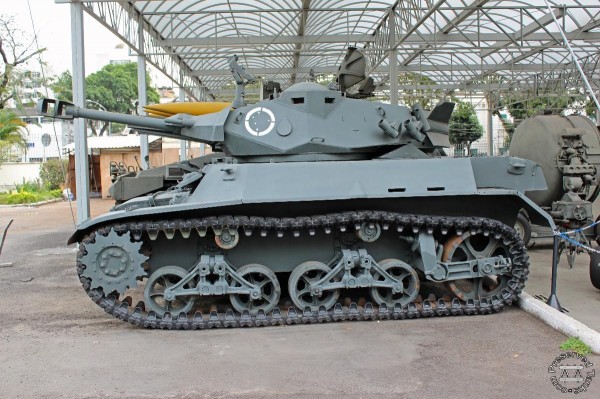

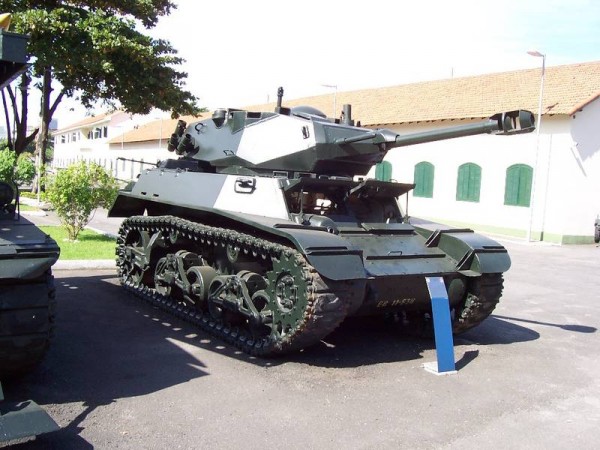

Успешные испытания этих двух образцов послужили основанием для переделки 100 танков М3А1 и поставки их в кавалерийские полки бразильской армии под индексом X1 (или Х1А). Поставки были завершены в 1974 г.

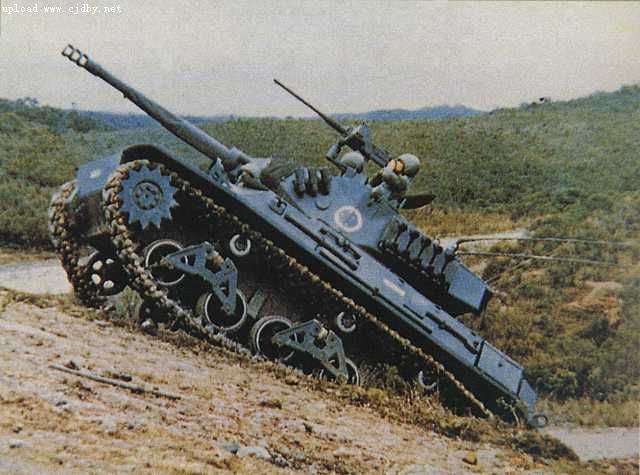

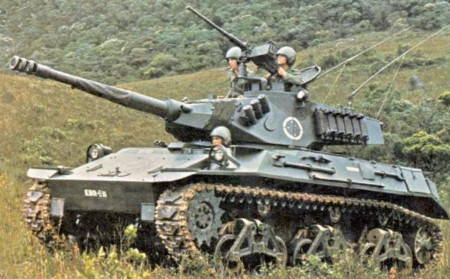

Дальнейшее совершенствование танка привело к созданию модификации X1А1 «Каракара» (Сагсага), отличающейся длиной корпуса и измененной ходовой частью (дополнительный узел подвески, новые направляющие колеса). Башня, силовая установка и трансмиссия остались неизменными. Испытания были завершены в 1978 г., но армия не сделала заказа на эту машину и поэтому она предлагалась только на экспорт.
Защищенность
Броневая защита танка противопульная, но лобовые детали корпуса и башни могут выдерживать обстрел 20-мм автоматических пушек.
Лёгкий танк X1A2
В период с 1979 по 1983 г. компанией «Бернардини» было выпущено 30 новых (а не модернизированных из «Стюартов») танков Х1А2 для бразильской армии. Состояли на вооружении до конца 90-х годов.
Другие модификации на базе танка М3А1 «Стюарт» (Stuart):
Легкий танк М3/М3А1 Парагвая. В 1979 — 1980 годах компания «Бернардини» выпустила партию легких танков для парагвайской армии. Эти машины представляют собой шасси X1А1, на котором установлена башня старого американского танка М3А1 с 37-мм пушкой.
Зенитная установка. В 1984 г. был разработан образец самоходной зенитной установки, на которой использовался дизель Saab-Scania мощностью 158 кВт (215 л.с.), но сохранялась подвеска танка М3А1. На корпусе сверху монтировалась зенитная счетверенная установка 12,7-мм пулеметов.
120-мм самоходный миномет. Машина создана в 1984 г. с использованием агрегатов и узлов танка X1, однако она имеет оригинальный корпус, компоновку с передним расположением МТО, 6-цилиндровый дизель «Мерседес-Бенц» мощностью 132 кВт (180 л.с.). Посадка и высадка экипажа, состоящего из 3 человек, производится через откидную аппарель в корме корпуса. Для самообороны имеется 12,7-мм пулемет.
Мостоукладчик ХРL-10. Мостоукладчик разработан на базе X1А1. Мостовая конструкция изготовлена из стали и алюминиевого сплава, имеет массу 2750 кг, длину 10 м и максимальную грузоподъемность 20 т.
Бронированная ремонтно-эвакуационная машина. Образец БРЭМ был собран для испытаний в 1984 г. На нем используется дизель «Мерседес-Бенц» мощностью 132 кВт (180 л.с.), но ходовая часть легкого танка X1А2. В машине установлена гидравлическая лебедка для эвакуационных работ, на левой стороне крыши размещен гидравлический подъемный кран. Масса машины 10 т, максимальная скорость движения 55 км/ч.
ТТХ легкого танка X1А1 «Каркара»
Боевая масса ………………………… 19 т
Экипаж ……………………………… 4 чел.
Высота по крыше командирской башенки …… 2450 мм
Пушка ………………………………. 90-мм нарезная
Боекомплект …………………………. 66 выстрелов
Заряжание …………………………… ручное
Типы боеприпасов …………………….. СГПЭ, ОФ, БКС, ДС
Дальномер …………………………… лазерный
Пулеметы ……………………………. один 12,7-мм, один 7,62-мм
Броневая защита ……………………… противопульная
Максимальная скорость ………………… 55 км/ч
Запас хода по шоссе ………………….. 600 км
