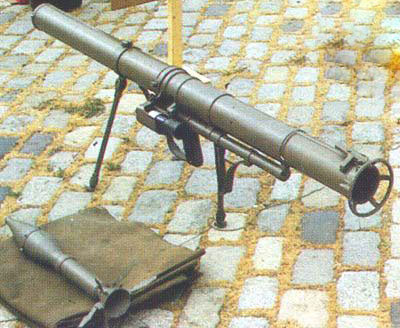

В 1970-х годах, с целью замены устаревшего гранатомета M65 (испанская версия американской «Базуки»), фирмой Instalaza были начаты работы по созданию нового 90-мм одноразового гранатомета. В результате появились легкие гранатометы длиной 840 мм, получившие обозначение C-90-C и C-90-C-AM, поступившие на вооружение испанской армии в 1982 году.
С 1987 года компания Instalaza стала выпускать их усовершенствованные версии, которые в зависимости от применяемого снаряда получили обозначение C-90-CR, C-90-CR-RB, C-90-CR-AM, C-90-CR-FIM, C-90-CR-BK и C-90-CR-IN. Внешне эти гранатометы не отличаются от С-90-С, но у них была увеличена длина пускового устройства до 943 мм, а в выстреле стал применяться новый ракетный двигатель.

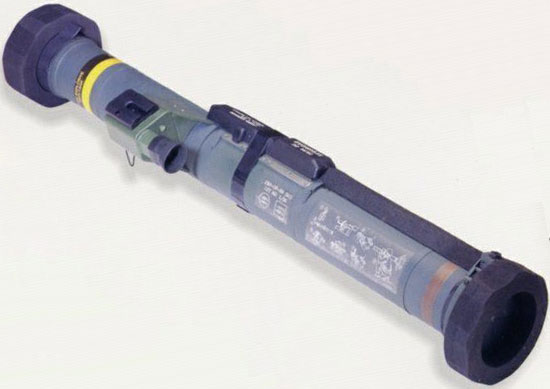

Эти же гранатометы, после очередной модификации (внешне отличающиеся новыми пластиковыми крышками, используемыми при транспортировке) в наименовании получили дополнительное обозначение (М3):
- C-90-CR (M3) — используется кумулятивная граната.
- C-90-CR-RB (M3) — используется кумулятивная граната с высокой бронепробиваемостью.
- C-90-CR-AM (M3) — используется кумулятивно-осколочная граната.
- C-90-CR-FIM (M3) — используется дымо-зажигательная граната с красным фосфором.
- C-90-CR-BK (M3) — используется граната с тандемной боевой частью для поражения живой силы в бункере.
- C-90-CR-IN (M3) — используется учебная граната с инертной боевой частью.
Оружие в новой версии было принято на вооружении армии Испании, а также было приобретено многими государствами Азии, Африки, Южной Америки и Европы.

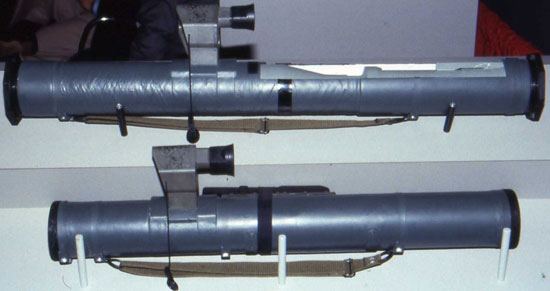

Пусковое устройство гранатомета, изготовленное из пластика, закрыто с обеих сторон крышками и образует герметичный контейнер для помещенного в него в заводских условиях снаряда.

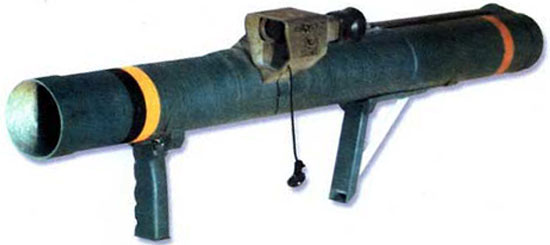

На пусковом приспособлении установлены: спусковой (производящий выстрел) и предохранительный механизмы, оптический прицел, складывающийся плечевой упор и передняя рукоятка (опциально), а также ремень для переноски оружия.
Спусковой механизм, находящийся на верхней поверхности пускового устройства, состоит из корпуса (содержащего боевую пружину, натяжитель и спусковую кнопку), длинного ударника, предохраняемого трубкой, держателя с капсюлем и огневого соединителя. На корпусе спускового механизма установлен регулируемый предохранитель флажкового типа, который в положении «оружие поставлено на предохранитель» блокирует ударник. Спереди корпуса находится кнопка взведения боевой пружины, а сбоку — кнопка, предохраняющая натяжитель от случайного перемещения.
Кроме того, для безопасности, а также для защиты от механических повреждений и влияния погодных условий, на корпус надеты заглушки, которые крепится с помощью клеящей ленты.
Оптический прицел с 2-кратным увеличением, как и пусковое устройство, применяется только один раз (многократно используются только прицелы учебных гранатометов). На сетке прицела гранатомета C-90-CR имеется шкала, рассчитанная для стрельбы на расстояние от 0 до 450 м, деления нанесены через каждые 50 м. Для расстояний 100, 200 и 300 м также нанесены поправки на случай поперечного перемещения цели.

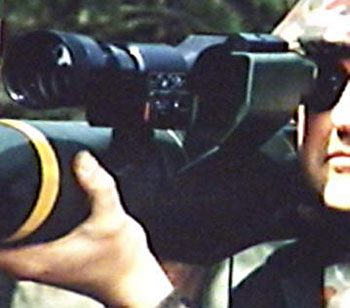

Благодаря применению низкорадиоактивного источника света оптический прицел дает возможность вести огонь при низкой освещенности. По выбору может быть применен прицел с механизмом автоматического внесения поправки на температуру. Также для ведения стрельбы ночью в моделях линейки C-90-CR (M3) может быть использован съемный ночной прицел VN-38.

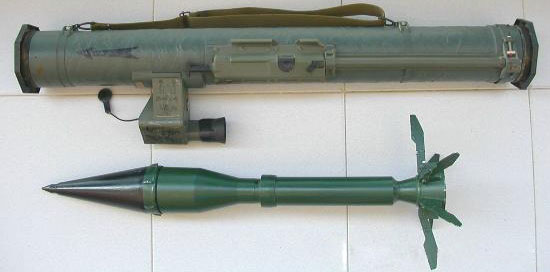

Выстрел гранатомета состоит из боеголовки и ракетного двигателя. Камера сгорания двигателя заключает в себе метательный заряд, который полностью сгорает во время движения снаряда в пусковом устройстве. Камера сгорания заканчивается соплом, по периметру которого закреплены шесть раскладывающихся крылышек стабилизатора. Внутри сопла находится воспламенитель, соединенный с помощью огневого соединителя с воспламеняющим капсюлем.
В зависимости от версии гранатомета применяются следующие боеголовки: кумулятивные, кумулятивно-осколочные (дающие во время взрыва приблизительно 1000 осколков радиусом поражения 21 м) и дымо-зажигательные (снаряжаются красным фосфором массой 1,3 кг). Кумулятивная головка снабжена взрывателем, действующим при ударе под углом до 77°. Взрыватель оснащен предохранителем, предназначенным для его транспортировки, который выключается после вылета снаряда из пускового устройства.

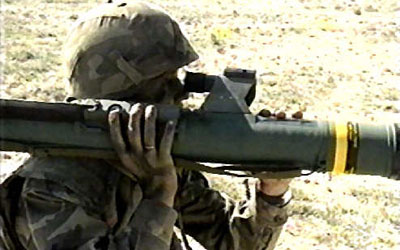

Для производства выстрела из гранатомета необходимо: снять крышки с обеих сторон пускового устройства(в экстренных случаях заднюю крышку можно не снимать, но отлетающая крышка может травмировать находящихся рядом людей, а отразившийся от неё форс пламени может опалить спину стреляющему) снять кожух ударно-спускового механизма и крышку объектива прицела, вдавить кнопку натяжителя ударной пружины (одновременно нажимая на кнопку предохранителя), принять стойку для стрельбы, переместить предохранитель в положение «оружие поставлено на боевой взвод», прицелиться и нажать спуск. В случае отмены выстрела гранатомет можно опять поставить на предохранитель и освободить ударную пружину.
Для обучения стрельбе производятся гранатометы с выстрелами, головка которых заполнена нейтральным веществом, а также с легкими выстрелами с крылышками стабилизатора, запускаемыми с помощью специального метательного выстрела.
| C-90-CR (M3) | C-90-CR-RB (M3) | C-90-CR-AM (M3) | C-90-CR-FIM (M3) | C-90-CR-BK (M3) | |
| Калибр, мм | 90 | 90 | 90 | 90 | 90 |
| Длина, мм — в походном положении — в боевом положении |
983 943 |
983 943 |
983 943 |
983 943 |
983 943 |
| Вес, кг — в походном положении — в боевом положении |
5.0 4.7 |
5.0 4.7 |
5.0 4.7 |
5.6 5.3 |
5.4 5.1 |
| Бронепробиваемость, мм | 400 | 480 | 220 | —— | 70 |
| Пробивание бетона, мм | 1000 | 1200 | 650 | —— | 300 |
| Эффективная дальность стрельбы, м | 300 | 300 | 300 / 800 | 750 | 350 |
| Прицельная дальность стрельбы, м | 450 | 450 | 800 | 750 | 400 |
| Количество осколков, шт | —— | —— | 1000 | —— | 400 |
| Радиус поражения, м | —— | —— | 21 | —— | 8 |
Цена базовой версии гранатомета около 2000$.
