Sturmgeshutz III (STUG III Ausf A…G, індекс в класифікації панцер ваффен SD. KFZ. 142) — штурмова гармата на базі танку Pz. Kpfw III (панцер ІІІ).

2+



В 1936 році концерн «Daimler-Benz» почав проектування прототипу, на базі свого танку Pz. Kpfw III. Принципова відмінність STUG III, нерухоме, низьке за силуетом та з усіх боків броньоване бойове відділення (рубка) зі збільшенням товщини броні.

Зміни в нижньої частини корпусу STUG III, незначні усунути евакуаційні люки та незначне збільшення товщини броні.

Башта танку прибрана, всі частини над гусеничнимі полкамі отримали додаткове збільшення броні, замість башти — бойове відділення (рубка), сварна, складної геометричної форми, з’єднана з корпусом — броньовимі болтами.

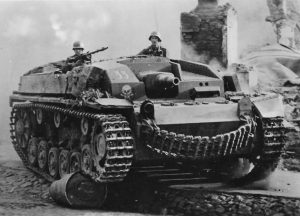

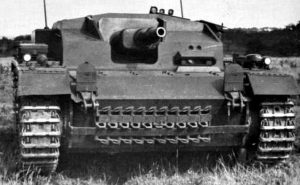

Озброєння STUG III Ausf A…E мали гармату Stuk 37 калібру 75-мм з довжиною стволу 24 калібрів, тотожню за балістикою та боєприпасом з танковою гарматою Kwk 37/24. Починаючи з модифікації Ausf C, САУ отримує додаткове озброєння кулеметне MG-34, в 1942 року MG-42. Відмінності модифікацій це зменшення боєкомплекту, збільшення товщини броні та покращення систем внутрішнього та зовнішнього зв’язку.

Модифікація STUG III Ausf F, отримує гармату Stuk 40 L/43 калібру 75-мм з довжиною стволу 43 калібрів.

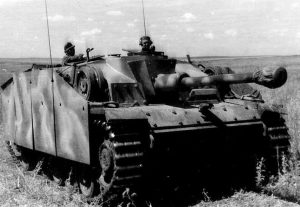

Модифікації F/8 та G після отримання в якості основного озброєння гармати Stuk 40.01L/48 калібру 75-мм з довжиною стволу 48 калібрів, змінює назву на STUG 40 Ausf F/4, але індекс SD. KFZ 142/1) вказує що це STUG III. STUG IV мав індекс SD. KFZ 167, не плутати, головна відмінність шасі. Гармата за балістикою та боєприпасом тотожня з гарматами Pak 40, Kwk 40 L/43 та Kwk 40 L/48. З 1944 року модифікації F/8 та G отримали нову маску гармати типу «голова кабана» та додаткові навісні листи екраного бронювання, але додаткове бронювання було не на всіх машинах.

Виробництво:
Ausf A — 30 одиниць, концерн «Daimler-Benz»
Ausf B — 320 одиниць концерн «Alkett».
Ausf C — 150 одиниць концерн «Alkett».
Ausf D — 100 одиниць концерн «Alkett».
Ausf E — 272 одиниць концерн «Alkett».
Ausf F/1…F/7 — 364 одиниць концерн «Alkett».
Ausf F/8 — 334 одиниць концерн «Alkett».
Ausf G — 7834 одиниць концерн «Alkett» та концерн «MIAG».

Sturmgeschütz III
Загальні дані
класифікація Штурмова гармата
модифікація Panzer III
компонувальна схема класична (моторне відділення ззаду, трансмісійне спереду, бойове та управління посередині).
Розробник «Daimler-Benz».
Компанія-виробник «Daimler-Benz», «Alkett», «MIAG».
Роки виробництва 1938—1945.
Роки експлуатації 1939-1945
модифікації Ausf A, Ausf B, Ausf C, Ausf D, Ausf E, Ausf F, Ausf F/8, Ausf G.
Основні параметри
бойова маса, т — 20,7-22,5
Екіпаж, осіб — 4.
Довжина, мм — 5380.
Ширина, мм — 2920.
Висота, мм — 1950.
Кліренс, мм — 390.
Броня
тип броні сталева катана, поверхнево загартована
лоб корпусу (верх), мм/град. 25 / 85°
лоб корпусу (середина), мм/град. 50 / 21—52°
лоб корпусу (низ), мм/град. 30 / 75°
борт корпусу, мм/град. 30 / 0°
корма корпусу (верх), мм/град. 30 / 30°
корма корпусу (середина), мм/град. 30 / 10°
корма корпусу (низ), мм/град. 30 / 65°
днище, мм/град. 15
лоб башти, мм/град. 16 / 78—87°
маска гармати, мм/град. 50 / 5°
борт башти, мм/град. 30 / 0° + 8 / 30°
корма башти, мм/град. 30 / 30°
дах башти, мм/град. 10 / 78—90°
Озброєння
основне озброєння 75-мм Stuk 40
калібр, марка та тип гармати 75-мм нарізна Stuk 40 L/48.
Довжина ствола, кал. 48
кути ВН, градусів −10…+20
кути ГН, градусів ±12°
боєкомплект гармати 41-58.
приціли телескопічний Sfl.Z.F.
кулемети 7,92-мм MG-34, або МG-42.
боєкомплект 600
Силова установка, маневреність та мобільність
тип, марка двигуна V-подібний 12-циліндровий карбюраторний рідинного охолодження «Maybach HL120TRM»
потужність двигуна, к.с. (кВт) 265
пальне бензин

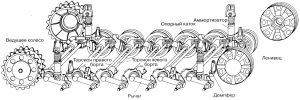

підвіска індивідуальна торсіонна, з гідравлічними амортизаторами
швидкість по шосе, км/год. 40
запас ходу по шосе, км 160
питома потужність, к.с./т 13
подоланний підйом, градусів — 30
подоланна стінка, м 0,6
подоланний рів, м 2,3
подоланний брід, м 0,8

Автор: Юхим Коломієць
