Шаровая молния Третьего Рейха: Flakpanzerkampfwagen IV (3 cm M.K. 103 Zwilling) Kugelblitz

3+

Flakpanzerkampfwagen IV (3 cm M.K. 103 Zwilling), Кугельблиц (нем. Kugelblitz — шаровая молния) это была германская опытная зенитная самоходная установка (ЗСУ) периода Второй мировой войны. Создана фирмой «Даймлер-Бенц» в 1944 году, на шасси среднего танка Pz Kpfw IV. Планировалось начать выпуск «Кугельблицев» уже осенью того же года, однако из-за непрекращающихся задержек, вызванных тяжёлым положением германской промышленности к тому времени, до конца войны были выпущены лишь три(по другим данным-пять) ЗСУ этого типа и в боевых действиях они участия не принимали.

Характеристики:

  • Классификация зенитная самоходная установка
  • Боевая масса, т 23;
  • Компоновочная схема моторное отделение сзади,
  • Трансмиссионное спереди;
  • Экипаж, чел. 5
  • История:
  • Годы производства 1944—1945
  • Количество выпущенных, шт. 3(5)
  • Размеры:
  • Длина корпуса, мм 5920;
  • Ширина корпуса, мм 2950;
  • Высота, мм 2400;
  • Клиренс, мм 400;
  • Бронирование:
  • Тип брони стальная катаная поверхностно закалённая;
  • Лоб корпуса (верх), мм/град. 80 / 9°;
  • Лоб корпуса (середина), мм/град. 20 / 70°;
  • Лоб корпуса (низ), мм/град. 80 / 12° — 30 / 60°;
  • Борт корпуса (верх), мм/град. 20 / 10° — 30 / 0°;
  • Борт корпуса (низ), мм/град. 30 / 0°;
  • Корма корпуса, мм/град. 20 / 10°;
  • Днище, мм 10;
  • Крыша корпуса, мм 10 / 88° — 11 / 90°;
  • Лоб башни, мм/град. 20 / 40° — 30 / 31°;
  • Маска орудия, мм/град. 10 / 60°;
  • Борт башни, мм/град. 20 — 30 / 31°;
  • Корма башни, мм/град. 30 — 30 / 31°;
  • Крыша башни, мм 10;
  • Вооружение:
  • Калибр и марка пушки 2 × 30-мм MK.103;
  • Тип пушки нарезные автоматические;
  • Боекомплект пушки 1200;
  • Углы ВН, град. -7…+80;
  • Прицелы Schwebekreis-Visier ZF 1×40°;
  • Пулемёты 1 × 7,92-мм MG-34;
  • Подвижность:
  • Тип двигателя V-образный12-цилиндровый карбюраторный жидкостного охлаждения;
  • Мощность двигателя, л. с. 265;
  • Скорость по шоссе, км/ч 38;
  • Скорость по пересечённой местности, км/ч 20;
  • Запас хода по шоссе, км 200;
  • Запас хода по пересечённой местности, км 130;
  • Удельная мощность, л. с./т 11,4;
  • Тип подвески сблокированная попарно, на листовых рессорах;
  • Удельное давление на грунт, кг/см² 0,81;
  • Преодолеваемый подъём, град. 30;
  • Преодолеваемая стенка, м 0,6;
  • Преодолеваемый ров, м 2,2;
  • Преодолеваемый брод,м 0,8.

В апреле 1944 года в планы была включена разработка лёгкого зенитного танка, который был бы эффективен против штурмовых ударов Союзной авиации, которые наносили ощутимый ущерб германским наземным целям. Было предложено построить такую машину на базе уже хорошо отработанного шасси Panzer IV и установить 30 мм. спаренное орудие MK (MK — Maschinenkanon) 303 «Doppelflak» / «Brunn» в сферической башне. Разработка этого проекта была поручена компаниям Daimler-Benz и Rheinmetall, а выпуск серийных машин запланирован на сентябрь 1944 года.

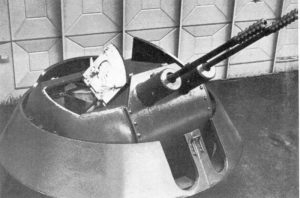

Первые действующие прототипы от Daimler-Benz были оснащены модифицированными башнями с U-образным вырезом  и вооружены двумя 30мм. орудиями MK303 (развитие авиационной пушки MG.301 прим.редакции) . Были проведены испытания, но ожидавшихся боевых характеристик прототипы не показали, так что разработка продолжалась. Вдобавок, производство 30. мм орудий МК 303 и башен для них было полностью зарезервировано под нужды военного флота. Поэтому конструкторы решили использовать более старую версию 30мм. орудия — MK103/38, устанавливавшуюся тогда на самолёты Henschel 129 и Dornier 335 Pfeil (Стрела). Данное оружие было известно в Luftwaffe как Jaboschreck. В ноябре 1944 года был выпущен и испытан первый настоящий прототип. Начало производства назначили на март 1945 года с ежемесячным выпуском в 30 машин. По причине снятия с производства Panzer IV и общей тяжёлой военной ситуацией, в феврале 1945 года было изготовлено только от 2 до 5 прототипов. В дальнейшем они были приписаны к Panzerflak Ersatz und Ausbildungs Abteilung (Тренировочный зенитный батальон пополнения), дислоцировавшемуся в городе Ohrdruf. Так и осталось неизвестным, успели ли они принять участие в боевых действиях. Тем не менее, некоторые источники утверждают, что Kugelblitz приняли участие в битве за Берлин в апреле 1945 года, где все они были уничтожены. Kugelblitz предполагалось использовать исключительно на Западном фронте, где Союзная авиация наносила наибольшие потери германской армии.

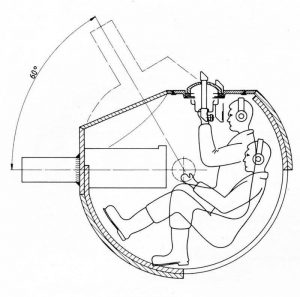

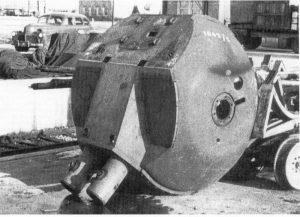

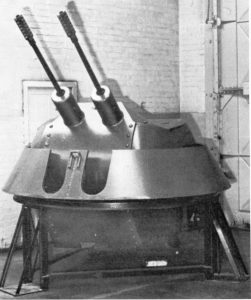

Kugelblitz имел экипаж из 5-ти человек и броню, толщиной от 10 до 80 мм. 3,5 тонная башня вмещала трёх человек экипажа, включая наводчика, командира (сидел посредине) и заряжающего. Башня поворачивалась с помощью ручного привода со скоростью 14 градусов в секунду. Планировалась так же установка гидравлического привода, с которым скорость поворота башни возросла бы до 60 градусов в секунду, но доподлинно не известно были ли эти планы воплощены в металле. Бронирование башни было невелико — всего 20 мм. Размер и вес башни потребовал установки подпогонного кольца  диаметром 1900мм. от танка Tiger I.

Со своим низким силуэтом, высокой мобильностью (до 38 км/ч), большой скорострельностью (450-600 выстрелов в минуту) и дальностью стрельбы (до 5700 метров), Flakpanzer IV Kugelblitz являлся смертельным противником для любого самолёта. Оба орудия стреляли параллельно, но могли вести огонь и по отдельности. Боеприпасы, использовавшиеся этим танком, назывались Minengeschoss, находились в обоймах и имели большую поражающую способность, чем стандартный 30 мм. снаряд — требовалось всего от 3-х до 4-х снарядов, чтобы сбить любой самолёт. Его главным недостатком был ограниченный боезапас, позволявший вести непрерывный огонь только в течение 90 сек., а затем требовался подвоз боеприпасов другой машиной.
Планировалась разработка варианта Kugelblitz, вооружённого двумя 30 мм. орудиями MK 103 и двумя 20 мм МК151. 20 мм пушки должны были использоваться для пристрелки по цели, а 30 мм. — поражающие. Также планировалось оснастить будущие модели Kugelblitz радарными установками и приборами ночного видения. В ноябре 1944 года было принято решение использовать шасси истребителя танков Hetzer для создания зенитного танка Flakpanzer 38(t) Hetzer с башней от Kugelblitz, но из-за тяжёлой военной ситуации, этот план так и не был материализован. Было предложение установить башню Kugelblitz на шасси Panther, но это так же не было осуществлено. Дизайн Kugelblitz был революционным для своего времени и использовался как стандарт вплоть до конца 1950-х годов. Можно наблюдать некоторое сходство Kugelblitz и послевоенной американской установки ПВО M42 «Duster».



Источники:

http://waffen.jino.ru/

http://alternathistory.com/

https://andrewbek-1974.livejournal.com/354491.html
